Впускной клапан стиральной машины

Обратный клапан — устройство

Если сифон находится далеко от СМА, или по эстетическим соображениям нет желания делать подключение под раковину, то оптимальным вариантом будет применение антисифонного клапана. В этом случае можно подключаться к канализации в любом месте.

Обратный клапан пропускает воду в одном направлении, и предотвращает движение в противоположном. Препятствует «сифонному эффекту» и в основном защищает от запаха канализации. Для стиральных и посудомоечных машин применяют два типа:

К настенному клапану удобно прикреплять сливной шланг, но необходимо выполнить работы по монтажу его к стене. Нужно понимать, что не везде удастся его установить. С монтируемым на шланг попроще. Но есть нюансы.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Приобрести можно в любом хозяйственном магазине с отделом сантехнических изделий. Крайне нежелательно делать длину больше 4 метров. Насос не рассчитан на такую нагрузку и это приведёт к уменьшению его ресурса.

В антисифонных клапанах для СМА и ПММ — посудомоечная машина.

«>ПММ в основном используют шаровый механизм запирания. Для прижимания применяют пружинку. Принцип работы понятен по фотографии ниже.

В пространстве определённой формы находится шарик. Перемещается ограниченно, т. к. трубка заужается. С одной стороны он прижимается пружиной. Именно она и определяет направление движения жидкости. Вода может двигаться только в сторону пружины, сжимая и освобождая пространство. В другую — движение невозможно, т. к. заперто затвором.

Жёсткость пружины рассчитана таким образом, что тяга сливной помпы её продавливает. Но при выключенном насосе вода не вытекает, т. е. «сифонного эффекта не возникает».

Существует множество вариантов обратных клапанов для стиральных машин

На что следует сосредоточить внимание при покупке? Выбирайте разборные! Иногда попадают посторонние предметы в слив и нарушают работу клапана. А так же рекомендуем выбрать металлический корпус — он более долговечен

Всё остальное — неважно. Лучше ориентироваться на именитых производителей, то тогда выше будет стоимость

Проверка клапана и работа стиральной машины

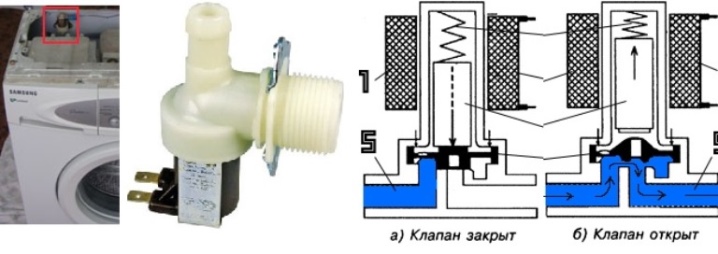

В обычном состоянии клапан закрыт. При подаче напряжения на катушку клапана, создается электромагнитное поле, которое действует на магнитный шток и втягивает его в катушку, мембрана открывается и пропускает воду в выходной штуцер клапана и далее в бункер дозатора и бак стиральной машины. После набора воды в баке, питание на катушку отключается, мембрана возвращается в исходное положение и перекрывает доступ воды. Для проверки входного клапана желательно снять его со стиральной машины, подключить к наливному шлангу и поочередно подать напряжение 220 В на каждую катушку. Исправный клапан должен открыться, а после отключения от питания плотно закрыться. Струю воды необходимо направить в емкость с водой.

Этапы проверки:

1. В первую очередь нужно проверить сетку клапана, если она забита, то в клапан не будет поступать вода. Сетку необходимо извлечь, очистить и снова вставить. Стиральная машина при этой неисправности будет заливать воду очень медленно, либо вообще не будет заливать.
2. Если клапан не открылся, то, скорее всего, сгорела катушка. Проверить ее можно измерив, сопротивление, которое должно быть 2-4 кОм. Неисправную катушку можно заменить, сняв с другого клапана. В этом случае на одном из режимов стирки вода в машинку не будет подаваться.
3. Если клапан открылся, но после отключения питания, вода, в течение некоторого времени продолжает сочиться, то значит, его мембрана потеряла гибкость или ослабла пружина штока. Такой клапан необходимо заменить, ведь будучи опять установлен, он будет постоянно пропускать воду, что может привести к затоплению квартиры.
4. Так же, нужно проверить наличие впрессованных, пластиковых вставок в штуцерах. Эти вставки уменьшают подачу воды за единицу времени. Используются они в основном на штуцере клапана, который подает воду в отсек для ополаскивателя. При выпадении вставки, количество воды, которую пропускает клапан, увеличивается, и она переполняет соответствующий отсек на соответствующем режиме стирки. Такой клапан также подлежит замене.

Ремонт клапана стиральной машины

Ремонт клапана стиральной машины

С помощью впускного клапана осуществляется регулировка подачи воды в стиральную машину. Работает он в автоматическом режиме, получая сигналы от электронного блока управления или так называемого командоаппрата. Принцип работы этого устройства достаточно прост: а своем составе оно имеет один или несколько электромагнитов, которые при подаче на них электрического тока втягивают в себя штоки, связанные с мембранами. Последние, в свою очередь, открывают подачу воды или перекрывают ее.

Следует отметить, что в настоящее время наиболее широко распространены впускные клапаны, имеющие несколько катушек и, соответственно, каналов подачи воды в стиральную машину. При этом они сами направляют жидкость в бак и секции дозатора моющих средств. «Стиралки» старых моделей чаще всего оснащены впускными клапанами, имеющими всего одну катушку, и распределением воды занимается командоаппарат.

Основным признаком неисправности этих устройств является то, что в стиральную машину перестает заливаться вода или же наоборот, течет в нее постоянно, грозя небольшим потопом. Поэтому, как только обнаруживаются такие симптомы, следует немедленно вызывать мастера, предварительно перекрыв доступ жидкости к агрегату.

Чаще всего ремонт клапана стиральной машины сводится к его замене на новый, а основные его неполадки — это потеря эластичности мембраны и неисправность катушки. В аппаратах с фронтальной загрузкой эти узлы обычно располагаются непосредственно под их верхней панелью, а с вертикальной — в цокольной зоне, на задней стенке. Поэтому при замене клапана следует сначала снять соответствующую внешнюю панель, отсоединить электропроводку, шланги и потом демонтировать его. Для этого потребуется крестообразная отвертка, а в некоторых моделях можно обойтись и без нее, поскольку крепление происходит с помощью защелки.

• Ремонт клапана стиральной машины Ariston
• Ремонт клапана стиральной машины Indesit
• Ремонт клапана стиральной машины Miele
• Ремонт клапана стиральной машины Samsung
• Ремонт клапана стиральной машины Zanussi

Основные неисправности

Могут возникнуть следующие неисправности:

• Засор сетки фильтра. Ее надо внимательно осмотреть и при необходимости следует очистить от грязи и промыть водой.
• Следует проверить исправность катушек. Если напряжение на них подано, но клапан все равно находится в закрытом состоянии, то возможен обрыв. Или деталь сгорела. Диагностировать такую неисправность поможет мультиметр. Прибор включают в режим измерения сопротивлений и подключают к концам катушки. Об исправности детали будет свидетельствовать сопротивление 2 – 4 кОм.
• Обязательно надо проверить пластиковые вставки в штуцерах, сдерживающие напор воды, при их поломке или отсутствии деталь подлежит замене.

Лучшим вариантом в таком случае будет приобретение нового впускного электромагнитного клапана, и впоследствии, его установка в стиральную машину.

Корпус, фильтр-сетка, мембрана, пружина, обмотка, патрубки — все эти детали впускного механизма со временем, выходят из строя. Разберем основные виды неисправностей.

На входе в клапан стоит металлическая или пластиковая сетка. Она задерживает крупный механический мусор из труб, не пропуская частички в барабан. Чем грязнее вода в водопроводе, тем быстрее она засоряется. Грязь на фильтре видна снаружи, достаточно снять подводящий шланг. Каждый раз разбирать узел целиком для чистки, нет смысла.

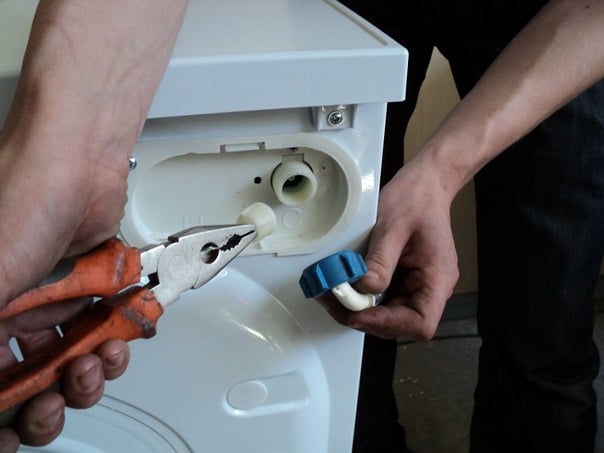

Сетка снимается пассатижами, поступательно-вращательными движениями. Входной фильтр необходимо почистить: промыть под проточной водой и продуть воздухом.

Засоряется мембрана

Эластичная и упругая резиновая мембрана при каждом движении штока перемещается, открывая и перекрывая трубку. Засорившись, резинка неплотно прилегает к стенкам корпуса и пропускает воду в бак, даже в закрытом положении.

От времени, возвратная пружинка сжимается и может сломаться. Если деталь визуально в хорошем состоянии, ее надо слегка растянуть и при сборке поставить на место. При наличии дефектов, надломов, ржавчины пружину обязательно меняют на аналогичную.

Предлагаем ознакомиться: Какие изделия можно и нельзя стирать в стиральной машине

Поврежденный корпус

В пластиковой оболочке находится электромагнитная катушка, внутри которой перемещается шток и мембрана. При наличии трещин вода будет постоянно подтекать внутрь машинки и может попасть на электрические узлы. В результате «стиралка» бьет током в момент прикосновения к корпусу. Это чревато коротким замыканием и возгоранием.

Стиральная машина, установленная в месте сезонного проживания, например, на даче, зимой замерзает в неотапливаемом помещении.

Остатки воды превращаются в лед. Как следствие – распирает корпус и патрубки. Мембрана и прокладки уже не удерживают воду после разморозки.

При первых признаках протечек воды после зимы входной клапан следует сразу поменять. Машинку нельзя включать, пока техника не прогреется до температуры выше 15⁰.

Шланги от клапана

Вода, пройдя наливной клапан, поступает в контейнер для моющих средств и ополаскивателя по шлангам. Целостность патрубков необходимо проверить в первую очередь. При наличии трещин, надрывов вода сверху будет капать на расположенные ниже двигатель, помпу и другие детали. Кроме лужи на полу, это приведет к замыканию обмотки электромоторов с последующим выходом их из строя.

1. Закрыть плотно один конец.
2. Поместить его в емкость с водой, оставив свободный край сверху.
3. Наполнить воздухом. Достаточно просто вдувать его ртом.

Если в воде появились пузырьки, то шланг порван и требует замены.

Что такое сифон и для чего он устанавливается

Сифон для слива отработанной жидкости это технический элемент для подключения бытового прибора к канализации, как правило, изготовленный из пластика или металла. Его задача не только обеспечить надежное соединение сливного шланга с частями канализационной системы, но и создать гидрозатвор для недопущения проникновения канализационных газов в помещение. При оборудовании систем канализации, они обязательно устанавливаются под ванными и раковинами.

Зачем нужен сифон? Прежде всего он предназначен для того, чтобы подключить слив быстро и легко, избавив себя от необходимости выполнять работы по частой очистке канализации от засоров. К тому же в таком соединении можно легко достать ценные вещи, например ювелирные изделия случайно попавшие в машинку с вещами, подлежащими стирке. При правильном монтаже этого устройства в системе канализационного слива, удается существенно снять нагрузку с помпы стиральной машины, увеличив тем самым срок ее безаварийной работы.

Принцип работы

Клапаны подачи воды устроены на базе электромагнитов – катушек эмальпровода, надетых на сердечник. Механизм клапана заведён на этот сердечник.

1. Однокатушечные клапаны подают напор в один отсек, сообщающийся с пространством барабана. В этот отсек насыпается стиральный порошок.
2. С двумя катушками – в два отсека (во второй засыпается средство против накипи на кипятильнике барабанного отсека).
3. С тремя – во все три (самый современный вариант).
4. Возможен вариант, когда две катушки могут управлять подачей воды в третий отсек – они должны быть запитаны одновременно.

Подачей тока управляют коммутирующие реле, управляемые электронным блоком управления (ЭБУ), в котором, в свою очередь, работает микропрограмма («прошивка») стиральной машины. Как только на катушку поступает ток, она намагничивает сердечник, притягивающий якорь с заглушкой, сдерживающей напор воды.

В замкнутом состоянии электрическая цепь открывает клапан, вода поступает в стиральный резервуар. Как только датчик уровня воды зафиксирует предельно допустимый уровень, с электромагнита снимается питающее напряжение, в результате чего пружинно-возвратный механизм клапана вновь закрывает его заглушку. В закрытом состоянии клапан находится большую часть времени.

Обзор устройства и его функции

Обратный клапан или антисифон предназначен для защиты сливной системы от возврата сточной воды из канализации обратно в бак стиральной машины. Такое может случиться и нередко случается в том случае, если машинка неправильно подключена к канализации. При этом грязная вода вместе со сточными водами попадает в бак, портит белье, находящееся в барабане стиральной машины, а также существенно увеличивает расход электроэнергии.

Обратный (антисифонный) клапан не препятствует отходу отработанной воды из бака автоматической стиральной машины LG, Samsung, Siemens и любой другой. При этом если вода хлынет из канализации обратно в бак, специальная заслонка сразу перекроет ей дорогу. Чтобы приобрести качественный слив с клапаном, необходимо определиться с типами подобных устройств и их производителями. Существует пять видов антисифонных клапанов:

• цельные;
• сегментные;
• пристенные;
• врезные;
• под мойку.

Принципиальной разницы между этими устройствами нет, все они выполняют одну и ту же функцию – обеспечивают нормальный слив воды. Однако при подключении конкретной стиральной машины (например, LG) к канализации существуют нюансы. В случае если качество водопроводной воды оставляет желать лучшего, ставят сегментный клапан для того, чтобы можно было его периодически разбирать и очищать от водного камня и мусора.

Пристенные клапаны довольно дороги и их используют в том случае, если сливные коммуникации нужно расположить в узком пространстве между стеной и задней стенкой стиральной машины. Они позволяют существенно сэкономить место, расположив устройство вдоль стены, кроме того клапан подобной конструкции смотрится весьма эстетично.

Врезные клапана пригодятся в том случае, если вы планируете организовать слив напрямую в канализационную трубу. При этом в канализационную трубу производится врезка, а в эту врезку монтируется антисифонный клапан. Клапан под мойку имеет конструкцию идеальную для встраивания в сифон раковины, при этом вмонтировать подобный клапан можно в сифон практически любой конструкции.

Специалисты по установке стиральных машин рекомендуют несколько моделей обратных клапанов. Давайте их рассмотрим.

1. Полипропиленовый настенный антисифонный клапан от чешской фирмы Alcaplast. Простое, надежное и сравнительно недорогое устройство, подходящее под сливные шланги любых моделей стиральных машин. Предназначено для торцевого соединения с канализационной трубой. Обратный клапан пружинный, хромированное покрытие, имеется отражатель, декорирующий место соединения. Обеспечивает идеальный слив отработанной воды. Примерная цена 8 у.е.
2. Полипропиленовый врезной антисифонный клапан от итальянской фирмы Siroflex. Данный обратный клапан можно установит путем врезки в канализационную трубу или как соединительный элемент сливного шланга. Механизм состоит из пружины (нерж. сталь) и резиновой мембраны. Обеспечивает качественный слив воды. Примерная цена 7 у.е.
3. Полипропиленовый сегментный антисифонный клапан от итальянской фирмы Merloni. Данный клапан монтируется в сифон под мойку и при необходимости его можно разобрать и почистить от мусора. Сам клапан представлен пружиной и резиновой мембраной. Обеспечивает качественный слив воды. Примерная цена 8,5 у.е.

Виды и причины неисправностей

Неисправности заливного клапана кроются в следующем.

• Засорение сетки фильтра. Сетка выполняет функцию предварительной фильтрации воды от мелких механических примесей и крупных песчинок, которые могут быть принесены с потоком из трубы при заливе. Осмотр сетки выявит возможное засорение, приведшее к слишком медленному набору воды в бак. Сетку чистят от грязи струёй проточной воды.
• Отказ катушек. Каждая из катушек может со временем перегореть. Если она перегревается из-за слишком низкого сопротивления или тонкого сечения провода для подаваемого на неё тока, то эмалевое покрытие облезает, появляются межвитковые замыкания. В короткозамкнутом витке выделяется большой ток, что ведёт к перегреву катушки и её разрушению. Сопротивление катушки составляет 2-4 кОм, что можно проверить мультиметром (но только после отключения катушек от источника тока – чтобы не повредить измеритель). Если оно нулевое или бесконечное, то катушку меняют. При наличии провода и соответствующих навыков можно перемотать катушку самостоятельно. Процесс замены катушки ускорится, если у вас есть другой такой же (или подобный, совместимый) неисправный клапан с уцелевшими катушками.
• Сломанные или изношенные заслонки, выполняющие роль клапанов, также подлежали бы замене, если бы сам клапан легко разбирался.
• Неисправная пружина определяется по постоянно открытому клапану. Её поломка приведёт к тому, что заглушка клапана не закроется при отключении тока на катушке, вода потечёт бесконтрольно и затопит помещение, где стоит стиральная машина. Клапан (весь механизм) меняют целиком.

Как установить?

Антисифоны различной модификации имеют одинаковый принцип действия и установки. Для того, чтобы выполнить установку сливной системы своими руками, потребуется специальный инструментарий и комплектующие. Для установки нужны:

• труборез для металлопластиковых труб;
• паяльник для сварки пластмасс;
• сифон, оснащенный специализированным выводом, предназначенным для фиксации сливного шланга;
• обратный клапан (антисифонный);
• резиновые манжеты для уплотнения;
• шаровой кран;
• гибкий шланг;
• силиконовый клей-герметик.

Установку сливной системы необходимо производить по следующим правилам.

1. В первую очередь следует отключить стиральную машину от электросети и перекрыть подачу воды.
2. Нужно проверить исправность канализационной системы, не имеется ли где непроходимостей, протечек.
3. Далее стоит инсталлировать антисифон. Для этого один его конец соединить с канализационной трубой, а другой прикрепить к шлангу слива стиральной машинки.
4. Соединения нужно обработать силиконовым клеем-герметиком и уплотнить манжетами.

Если нет возможности установить сливной шланг на уровне, рекомендуемом практическим руководством, его следует подключить к специализированному выходу сифона, расположенного в раковине, либо выполнить монтаж антисифонного затвора. В заключение необходимо сказать, что далеко не всегда имеется потребность в установке антисифона. Профессионалы советуют устанавливать его в следующих ситуациях:

• когда требуется подсоединить машину напрямую к канализационной трубе, которую технически нет возможности приподнять, а врезка вместе с тем находится чересчур низко;
• когда требуется подсоединить сливной шланг к сифону, который находится под раковиной.

Видеообзор сифонов для стиральных машин от чешской компании Alca Plast APS1 и APS2 вы можете посмотреть ниже.

Неисправности впускных клапанов и их замена

Если стиральный агрегат продолжительное время простоял без работы, а в стиральном барабане скопилась водопроводная вода, скорее всего требуется замена впускного клапана. Если стиральный агрегат, по какой-то причине простоял в помещении с минусовой температурой, то из-за замерзания скопившейся в нем воды может треснуть корпус устройства. В этом случае его также меняют целиком.

При плохом поступлении воды, иногда для восстановления работы достаточно очистить фильтрационную сетку. Для этого необходимо перекрыть воду и снять водоподводящий шланг и устранить загрязнение, вытащив сетку плоскогубцами и поставив затем на место.

Основной неисправностью электромагнитных клапанов является нарушение работы электромагнитной катушки. Если катушка перегорела и не втягивает шток, вода в стиральный бак не набирается вовсе. Большая часть современных агрегатов комплектуются электроклапанами, имеющими неразборную конструкцию, поэтому ремонту они не подлежат. Замену лучше производить с привлечением мастера. Можно осуществить ремонт и своими руками, приобретя новый наливной электроклапан, аналогичный вышедшему из строя. Для этого необходимо:

1. обесточить стиральный агрегат;
2. перекрыть подачу воды и отсоединить водоподводящий шланг;
3. снять крышку или боковую стенку (для машин с вертикальной загрузкой) стиральной машины;
4. отсоединить электропроводку и шланг (или шланги) связанные с отделом дозатора;
5. открутить болты фиксирующей пластины;
6. снять устройство;
7. проверить работоспособность при помощи мультимметра. Обмотка однокатушечного клапана должна «звониться» на 3,8 кОм (на старых моделях Samsung 4,5 кОм), для двойных и тройных катушек этот показатель составляет от 2-х до 4-х кОм;
8. заменить электроклапан на новый, осуществив сборку в обратном порядке.
