Тэн для стиральной машины lg: назначение и инструкция по замене

Ремонт и замена ТЭНа

Многие люди не знают, как снять тэн со стиралки. В первую очередь нужно будет найти, где находится тэн в стиральной машине LG. Местоположение детали можно обнаружить снизу под баком, добраться до нее необходимо через заднюю крышку стиралки. Нужно будет выключить стиральную машину из электричества. Дальше повернуть технику так, чтобы заднюю крышку было видно. Необходимо снять её, и уже тэн будет не так сложно достать.

В стиральной машине LG даже не помешает приводной ремень. Распознать тэн не так сложно, но устанавливать его не так уж и легко. Поэтому прежде чем браться за работу нужно быть уверенным на 100%, что будет выполнена замена.

Одним большим плюсом является то, что не нужно много инструментов для установки нагревательного элемента

Нужно приобрести тэн, но самое важное – чтобы он был правильно подобран. Необходимо посмотреть поломанный нагревательный элемент, какие там надписи и значения

Если есть что-то на тэне, то лучше всего взять его с собой, чтобы показать продавцу. Если произошло так, что ничего на нем не видно, то необходимо узнать мощность ТЭНа .

Покупать нагревательный элемент нужно только качественный и оригинальный, иначе через некоторое время произойдет поломка. Выбирать деталь необходимо только в проверенных и хороших магазинах.

Как заменить нагревательный элемент должен знать каждый человек. Ремонт ТЭНа проводить можно самостоятельно, но для этого нужны некоторые инструменты. Такие, как отвертки крестовая и плоская, смазка, мультиметр, головка на восемь и трещотка. Первым делом нужно снять верхнюю крышку стиралки, извлечь шурупы и убрать её. Дальше обязательно нужно сфотографировать расположение всех проводов. Нужно это для того, чтобы потом не перепутать местами контакты, так как это может привести даже к поломке модуля управления. Потом снять аккуратно все провода с ТЭНа и термистор.

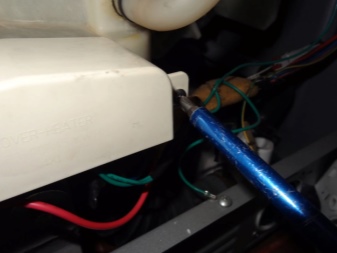

Как проверить нагревательный элемент должен знать каждый, кто решил проводить ремонт самостоятельно. Нужно прозвонить тэн мультиметром и тогда будет понятно в каком он состоянии. Дальше необходимо найти в самом центре болт его нужно открутить и слегка ударить, чтобы он провалился.

Взять плоскую отвертку и поддеть немного резинку, которая держит тэн

Дальше аккуратно подтянуть нагревательный элемент, и он должен сняться, но делать это нужно осторожно, чтобы вместе с тэном не отломать провода. Необходимо прочистить все от грязи и протереть чистой тканью

Теперь пол работы уже выполнено, осталось поставить новый тэн. Нужно его установить в то место, где он должен стоять.

Необходимо нагревательный элемент поставить плотно с помощью отвертки так как сама по себе резинка плотная

Дальше нужно установить крепления на шпильку и затянуть её осторожно. Если немного перетянуть, то тэн может упасть в барабан

Потом нужно посмотреть на фотографии крепление проводов к нагревательному элементу и присоединить их. Дальше останется только поставить заднюю крышку и на этом ремонт закончен.

Некоторые специалисты дают рекомендации о том, что тэн нужно садить на специальный герметик, это необходимо для того чтобы не было утечки воды. После установки нужно проверить работу нагревательного элемента. Надо установить определенный режим не меньше 60 градусов. Через небольшой промежуток времени нужно потрогать крышку люка и если теплая, то всё в порядке.

Устройство и принцип работы ТЭНа

С помощью ТЭНа происходит нагревание воды. Для отдельных режимов предусмотрена стирка только в прохладной воде, там ТЭН не используется.

Выглядит ТЭН как выгнутая трубка с металлической проволокой внутри, по которой проходит электрический ток. Этот тонкий проводник обладает высоким сопротивлением, и у него есть возможность нагреваться. Процесс нагревания происходит без разрушений и может достигать высоких температур. Пространство от проволоки до стенок трубки наполнено диэлектриком, стойким к повышению температуры.

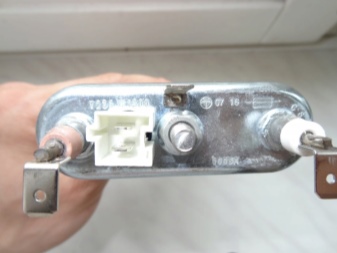

Основными агрегатами трубчатого ТЭНа являются:

• герметичная внешняя трубка из металла;
• клеммы подключения питания;
• спираль нагрева;
• теплопроводящий изолятор (расположен внутри);
• клемма заземления, болт закручивающийся с гайкой;
• фиксатор из резины;
• прижимающая пластина;
• изоляторы внешних клемм питания.

Термоэлектрический нагреватель превращает электрическую энергию в тепловую, в результате чего вода нагревается. ТЭН свободно нагревает воду до установленной температуры, в некоторых моделях стиральных машин он участвует в сушке. На многих элементах имеется датчик температуры, который может быть установлен отдельно в баке.

При включении стиральной машины и установке какой-либо программы блок управления доставляет к ТЭНу снабжающее напряжение, ТЭН нагревается сам и, соответственно, прогревает воду. После того как датчик температуры определит, достигнута ли заданная температура, блок управления выключит элемент нагревания, и в дальнейшем вода нагреваться перестанет.

ТЭНы обладают хорошими свойствами защиты, они почти не отвечают на различную подачу напряжения. В питающей сети могут возникать перепады вольтажа, но это никак не сказывается на токопроводящей нити внутри ТЭНа. Поэтому сроки использования термоэлектрического нагревателя достаточно большие.

Как заменить и установить?

Перед тем как начать ремонтировать стиральную машину, нужно слить из нее воду и отключить от электрической сети. Далее для начала ремонтных работ нужно подготовить набор из гаечных ключей, плоской и крестообразной отверток, плоскогубцев или пассатижей.

Перед началом разборки необходимо понять, с какой стороны в конструкции стиральной машины располагается нагревательный элемент. Это зависит от особенностей устройства конкретной модели бытовой техники. Когда все лишнее навесное оборудование будет снято, мастер увидит только заднюю часть ТЭНа, на которой будут закреплены провода питания и фиксирующая гайка. Для демонтажа нагревателя необходимо отключить все провода и открутить гайку. Далее необходимо достать старый нагреватель. Для этого нужно:

• при помощи отвертки протолкнуть фиксирующий болт во внутреннюю полость бака,
• затем поддеть ТЭН отверткой и раскачивающими движениями извлечь его.

Во время установки новой детали необходимо добиться плотной посадки ее на место без перекосов и заломов резинового уплотнителя. Если этого не сделать, из-под резинки будет подтекать вода – в этом нет ничего хорошего.

После монтажа, надежной фиксации нового нагревательного элемента и его подключения не торопитесь окончательно собирать стиральную машину, а проверьте, работает ли новый нагреватель. Для этого запустите стирку при температуре 60 градусов, и через 15-20 мин. потрогайте стекло дверцы. Если оно горячее – это значит, что ТЭН работает исправно, и неполадка успешно устранена. Теперь можно окончательно собрать машину и поставить ее на свое место.

Алгоритм замены нагревательного элемента одинаков практически для всех современных марок стиральных машин и имеет незначительные расхождения. Разница может заключаться только в сложности доступа. Эта процедура простая и не требует специальных навыков, поэтому ее можно произвести самостоятельно, не вызывая специалистов.

Как заменить на новый?

Когда выявлено, что нагревательный элемент действительно неисправен, необходимо приобрести новый и произвести замену. При этом выбирать ТЭН надо такого же размера и мощности, как и предыдущий. Замена производится в следующем порядке.

На контактах ТЭНа откручиваются маленькие гайки и отсоединяются провода

Также необходимо достать из датчика температуры клеммы.

При помощи торцового ключа или плоскогубцев надо ослабить гайку по центру
Затем на нее следует нажать предметом, у которого удлиненная форма.

Теперь нагревательный элемент по периметру стоит поддеть шлицевой отверткой и осторожно достать из бака.

Посадочное гнездо важно хорошо зачистить. Со дна бака необходимо достать мусор, удалить грязь и если есть, то убрать накипь
Делать это надо только руками, чтобы не нанести повреждения корпусу

Для лучшего эффекта можно использовать раствор лимонной кислоты.

На новом нагревательном элементе следует проверить сопротивление с использованием мультиметра.

Для повышения герметичности можно нанести на резиновую прокладку ТЭНа моторное масло.
Новый нагреватель надо вставить на место без каких-либо смещений.

Затем гайка аккуратно накручивается на шпильку. Затягивать ее надо с использованием подходящего ключа, но без усилий.
Все провода, которые были отсоединены ранее, надо подключить к новому элементу. Важно, чтобы они были соединены качественно, иначе может произойти их сгорание.
Для предотвращения нежелательных протечек можно «посадить» нагреватель на герметик.

Все остальные детали необходимо собрать в обратном порядке.

Если все провода подсоединены правильно, то можно установить панель на место.

По завершении установки следует протестировать стиральный агрегат. Для этого надо запустить стирку в режиме, где температура не будет превышать 50 градусов. Если стиральная машинка показывает хорошую работу, то поломка устранена.

Причины поломки

Прежде чем разбираться с тем, как поменять нагревательный элемент в устройстве, следует понять, что именно приводит к выходу ТЭНа из строя. Причины поломки могут быть следующие:

1. Естественный износ нагревателя. Данный элемент, как и многие другие составляющие прибора, имеет определенный срок службы. Частые перепады температуры негативно влияют на эксплуатационные характеристики любой делали современной техники, и ТЭН не является исключением.
2. Резкие перепады напряжения. В некоторых случаях они становятся причиной короткого замыкания в сети, что приводит к перегоранию контактов и обрыву цепи нагревателя.
3. Образование накипи. Водопроводная вода содержит в своем составе соли, которые оседают на поверхности ТЭНа при нагреве. В процессе службы слой накипи, покрывающий деталь, утолщается, следовательно, передавать тепло и увеличивать температуру воды механизму становится труднее. Это приводит к тому, что нагревательный элемент перегревается и сгорает.

Образование накипи является одной из наиболее частых причин поломки нагревательного элемента в стиральных машинах

Для уменьшения образование накипи на элементе специалисты рекомендуют установить специальный фильтр для воды и пользоваться смягчающими средствами во время стирки.
