Ремонтировать или менять впускной клапан стиральной машины

Ремонт и замена

Проверить работу водоснабжения воды в стиральной машине можно с помощью простого теста. Вначале необходимо извлечь клапан из агрегата и подсоединить к нему шланг. Если подключить водяной шланг, то клапан должен открыться, впустить воду и после прекращения подачи напряжения на катушки закрыться. При отсутствии набора воды следует выполнить замену или ремонт элемента, для этого его придется разобрать. Как показывает практика, большинство причин выхода из строя клапана связано с его засором, поэтому специалисты рекомендуют вначале проверить и почистить фильтры:

• первым делом необходимо отключить агрегат от источника питания электроэнергией и перекрыть впускной кран;
• затем отключается от корпуса заборный шланг (чтобы вода случайно не пролилась, нужно подставить емкость);

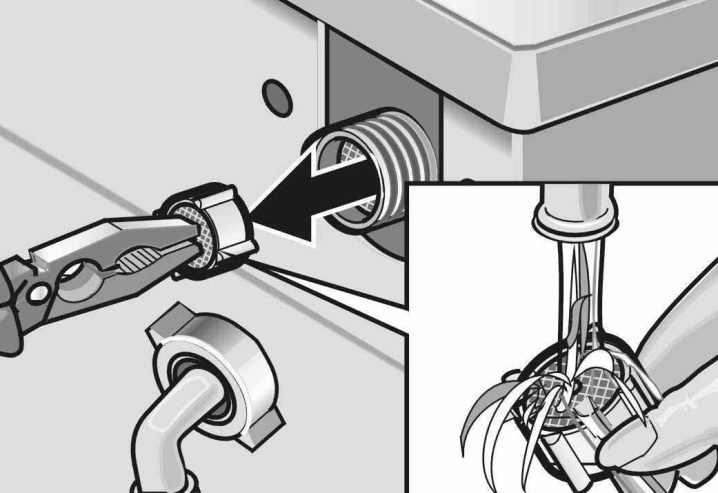

• шланг промывается под проточной водой и при помощи плоскогубцев аккуратно достается фильтр-сеточка, ее и нужно почистить.

Если же причина кроется в другом, то придется открыть заднюю панель машинки и проверить работу катушек. Если после подачи тока на них мембрана не открывается, то катушки перегорели. Убедиться в их поломке поможет и специальный инструмент-тестер – мультиметр. Его устанавливают в режим измерения сопротивления и прикладывают щупы к катушкам – если они в рабочем состоянии, то на дисплее появится показатель от 3 до 4 кОм. После этого останется только подключить насос и проверить последующую работу клапана.

В том случае, когда клапан снова не работает, то нужно приступить к его замене. Любой водяной клапан устанавливается по одному и тому же принципу, единственное, что при самостоятельной замене элемента в домашних условиях необходимо учитывать его конструктивные особенности. Клапан имеет 2 разных по диаметру выхода, конец одного из которых подсоединяют к шлангу слива стиральной машинки, а другой – к канализации. После того как клапан установлен, следует выполнить герметизацию всех стыков.

Что же касается ремонта водяного электромагнитного клапана, то это выполнить невозможно, особенно если он сломался внутри или перегорела катушка. В данном случае проще всего выполнить замену на новый элемент. Делают это так:

• отключают стиральную машину от электропитания, перекрывают подачу воды, снимают боковую или заднюю панель агрегата и откручивают водяной шланг;
• затем снимают все крепежи и аккуратно вынимают сломанный клапан, установив вместо него новый;
• завершается замена сборкой конструкции в обратной последовательности (чтобы не перепутать размещение шланга и проводов, следует до момента их отсоединения сделать фотографию) и проверкой работы системы.

Если все выполнено правильно, то стиральная машина начнет работать. После ее запуска нужно обязательно проверить, как поступает вода в бак и осуществляется ли своевременная остановка механизма клапана.

О замене и разборке клапана стиральной машины смотрите далее.

Разновидности

Разборные элементы лучше выбирать для домов с высокой жёсткостью воды. В случае засора он демонтируется и разбирается, без надлежащего ухода (чистка) устройство быстро выходит из строя. Производители некоторых марок стиральных машин рекомендуют именно этот вид клапана.

Неразборные;

Неразборный элемент в случае неполадок в работе подлежит принудительной замене. Частая проверка и замена устройства необходима при высокой жесткости воды.

Настенные;

Его устанавливают в свободном пространстве, которое находится рядом со стиральной машиной и стеной. Имеют компактный и эстетический вид, но от этого существенная разница в цене.

Врезные;

При использовании прямого слива в процессе подключения в канализационную трубу используются врезные устройства. Для этого в трубе врезается специальное отверстие, что сложнее в технике выполнения.

Моечные.

Моечный вариант не подходит для стиральных машин, они используются для моек.

Определение неисправности

Проверить работу системы поможет простой тест. Устройство извлекают из машинки и подсоединяют к нему шланг. После подключения водяного шланга оно должно открыться и впустить жидкость. Как только напряжение перестанет действовать на катушку, механизм закроется. Если он не работает, его следует заменить. Это лёгкий тест, но работать надо аккуратно, чтобы не допустить контакта проводков с влажной средой.

После изъятия проверьте все составляющие:

• сетку, фильтрующую мусор и мелкие частицы. Иногда она забивается, а после чистки сеточки всё приходит в норму;
• катушку. Возьмите мультиметр, чтобы проверить, перегорела она или нет. В норме её сопротивление составляет 2-4 Ома;
• штуцеры и их пластмассовые части. Эти детали должны удерживать напор. При износе механизма мелкие части вымываются водой, и напор бесконтрольно поступает в бак.

Порядок замены клапана

Клапан в стиральной машине отремонтировать невозможно. Если он сломался внутри или у него перегорела катушка, его заменяют на новый. Делают это так:

• обесточивают машинку, отключив её от сети;
• перекрывают воду;
• снимают заднюю или боковую панель;
• аккуратно откручивают водяные шланги. При отсоединении надо запоминать место их установки;
• снимают крепёж, удерживающий устройство;
• вынимают клапан;
• устанавливают новый;
• собирают конструкцию в обратной последовательности;
• проверяют работоспособность системы.

Если всё было сделано правильно, машина станет работать, как прежде. После её включения проверьте, как жидкость поступает в бак и происходит ли своевременная остановка механизма.

Простые неисправности стиральных машин можно устранить самостоятельно. Типовые модели не сильно отличаются одна от другой. Главное, соблюдать технику безопасности, работая с электричеством.

Замена клапана

1. В первую очередь стиральную машину надо отключить от электросети и перекрыть воду. Затем снять заднюю стенку.
2. От впускного клапана отсоединяются все шланги и провода. Что бы ни забыть, куда какой идет, лучше записать, зарисовать или сфотографировать.
3. Затем клапан освобождается от крепежа. Откручиваются болты, которые его фиксируют или отгибаются защелки. Они тоже имеют место быть, в некоторых моделях.
4. Для того чтобы извлечь клапан, его надо повернуть.
5. Установка впускного клапана осуществляется в обратной последовательности.

После установки новой детали, следует еще раз проверить правильность подсоединений проводов и шлангов, и только после этого включать стиральную машину.

Заливной клапан находится в корпусе стиральной машины сзади вверху. Исключение составляют некоторые модели с вертикально расположенным барабаном. У них запорный механизм может быть внизу. Определить нахождение узла легко, снаружи к нему ведет шланг от водопровода.

Как проверить впускной клапан?

Давайте разберем вопрос проверки клапана. Для того, чтобы убедиться в работоспособности этой детали стиральной машины, необходимо снять его. Затем присоединить к входному клапану заливной шланг. Далее нужно подать 220 вольт на все катушки по очереди. Если клапан работает, то при подаче электричества он должен пропускать воду. То есть, открываться.

А при отсутствии подачи электричества – не пропускать воду. То есть, закрываться. В проведении данного опыта нужно быть очень аккуратным. Ведь если вода попадет на провода под током, то будет замыкание. Поэтому следует максимально себя обезопасить. Так же не следует забывать о том, что при данной проверке будет течь вода. Ее необходимо направить в какую-либо заранее заготовленную емкость.

1. Вначале необходимо провести проверку сетки впускного клапана. Если внутри нее засор, то он может препятствовать подаче воды. Данную деталь клапана необходимо достать и очистить. А затем вернуть ее на прежнее место. Если не сделаете это, то вода будет поступать в машинку очень медленно или не будет вообще.
2. В том случае, если клапан не открывается при подаче электричества, то вероятнее всего, сгорела его катушка. Для того, чтобы убедиться в наличии или отсутствии данной поломки вы можете воспользоваться мультиметром (тестером). Им необходимо замерять сопротивление. Нормальное сопротивление примерно равняется 2-4 кОм. Вы можете поменять катушку. Если есть запасной клапан, то можете снять ее с него. Если нет, то можете заказать новую катушку или целый клапан. Обычно он стоит довольно не дорого.
3. Еще необходимо определить есть ли впрессованные вставки из пластика в штуцерах. Они снижают количество воды, поступающее в машинку в моменте. Обычно они применяются на штуцере впускного (входного) клапана. Того, который занят подачей воды в отдел дозатора, предназначенный для полоскания. Если вставка выпадает, тогда напор воды становится больше. И она попадает в отдел дозатора в слишком большом количестве. Неисправный клапан проще заменить, чем починить.

Как работает клапан для стиральной машины и его 3 разновидности

Электроклапан может иметь 2 функциональных состояния – закрытое и открытое. В электроклапане присутствует катушка, на которую подается электричество с образованием электромагнитного поля, в результате чего он открывается, впуская водяной поток внутрь стиралки. Такой принцип функционирования объясняет еще одно название данного устройства – электромагнитный клапан. Как только воды в баке набирается до необходимого уровня, модуль управления дает команду остановить подачу электричества на устройство. В результате магнитный клапан закрывается, и останавливается функция забора воды.

Клапан для стиральной машины может отличаться по размерам и качеству материалов, из которых он изготовлен

Впускные устройства стиральных машинок разных моделей и изготовителей различаются по числу катушек:

• В одних машинках присутствует только 1 катушка;
• В других имеется 2 катушки;
• Также на рынке можно встретить машинки, электроклапан которых с 3-мя катушками.

Число катушек соответствует числу секций в электроклапане, через которые выполняется подача воды в дозатор. Электроклапаны с единственной катушкой можно встретить в старых стиралках, в которых функционирование управляется специальным аппаратом (струя воды заходит в дозатор механическим способом). В трендовых стиралках установлены электроклапаны с 2-мя и 3-мя катушками.

В клапанах с 2 катушками, для направления водяной струи в 3 секцию дозатора, должны запуститься сразу оба элемента. Обычно впускное устройство располагается в верхней части стиральной машины рядом со стенкой сзади, поэтому чтобы его проверить и достать в случае необходимости, нужно отсоединить заднюю крышку бытового прибора. Обычно крышка прикрепляется на 2 самореза, после выкручивания которых, она легко убирается аккуратным толчком с лицевой стороны.
