Самодельная печка для отопления гаража

Как изготовить буржуйку с водяным контуром своими руками

 Перед изготовлением подобной конструкции разрабатывают эскизный план, на базе которого будет выполняться расчет конструкционных материалов, труб и арматуры. Необходимо учитывать, что с такой системой котла, возможно, монтировать только самотечную отопительную систему.

Буржуйка с водяным контуром своими руками: готовый чертеж, схема

Во время подготовительных этапов изготавливают все детали и узлы по имеющимся чертежам и далее переходят к монтажу. Этот технологический процесс производится в такой очередности:

1. Выполняют сборку печи методом прихвата.
2. После проверки конструкционных узлов осуществляют завершающее соединение прихваченных элементов, таким образом, чтобы не было даже самым мельчайших зазоров и не сваренных швов.
3. Устанавливают внутренние элементы.
4. Собирают водяной контур нагрева. Все сварочные швы проверяют керосином. Чтобы достичь желаемого результата, внешнюю поверхность обрабатывают мелом, а на внутренней кистью наносят керосин. В зоне низкокачественной сварки на меловом покрове образуются жирные области. Данные зоны отмечают, и проваривают снова.
5. Устанавливают по чертежу выходной/входной патрубок теплоносителя.
6. Размещают буржуйку на приготовленное ей место. Промежуток до стенок должен быть не меньше 1,0 м. В случае, когда перечисленное выполнить нельзя, требуется обшить стенки металлом с асбестовой прокладкой.
7. Собирают систему теплоснабжения, укомплектовывают ее средствами защиты по давлению и температуре, подсоединяют к теплообменному аппарату печки.
8. Заполняют систему водой и проводят опрессовку для проверки утечек.
9. Устанавливают дымоход и выполняют пробный розжиг.

Обустройство водяного контура

Водяной контур печки-буржуйки увеличивает общий теплосъем, в связи с увеличением поверхности нагрева. Это позволяет длительно поддерживать санитарную температуру воздуха в гараже или другом отапливаемом объекте и, как следствие, реже протапливать печку.

Для обустройства водяного теплообменного аппарата контура отопления существует несколько конструктивных решений:

1. Установка «карманов» на боковых стенах котла, наполненных теплоносителем.
2. Монтаж сборника для теплоносителя с выводами к отопительной системе.
3. Установка коллектора вокруг дымовой трубы рядом от верхней поверхности буржуйки.
4. Монтаж внутреннего бойлера в топке.

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

Фото 1. Чертеж буржуйки для гаража.

1. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

1. Необходимо создать пару дверок (для зольника, топки) с петлями.
2. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кг\ч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

1. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

• Бидон молочный.
• Проволока или арматура.
• Сварка, инструменты.
• Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Приходилось ли Вам делать буржуйку своими руками?

ДаНет

Порядок создания для дачи печки буржуйки:

1. Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
2. Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
3. Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
4. Буржуйку сделать по чертежу.
5. Готовую буржуйку установить на ножки или на кирпичную основу.
6. Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

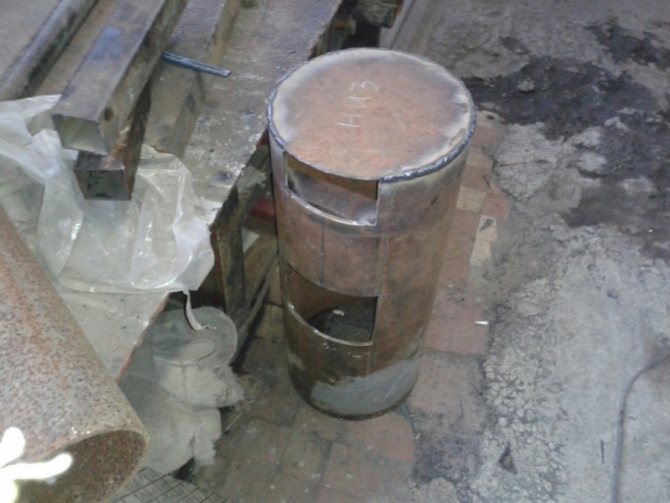

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

• Баллон без газа.
• Лист металлический 4 мм.
• Труба (диаметр подходящий к объему баллона).
• Арматура.
• Дверцы, уголки.
• Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

1. Верхний обод баллона и кран сбить.
2. Проделать просвет под поддувало внизу баллона.
3. Приварить патрубок к дну, вставить гильзу, надеть трубу.
4. Сделать колосник, используя арматуру.
5. Приварить опору или поместить на кирпичную основу.

Различные виды буржуйки

Конструкция печи достаточно примитивна. Она состоит из базовых элементов – емкости с дверцей, областью зольника и дымоходом.

Рекомендуется использовать емкость из чугуна или стали. Отличие чугунной конструкции в способности выдерживать любое топливо, но такой металл нельзя резко охлаждать.

Существуют различные идеи, как можно сделать буржуйку. Самые распространенные конструкции имеют следующие особенности:

• Встроенная варочная поверхность;
• Пиролизный тип печи;
• Кожух для дополнительной теплоотдачи.

Так как основной тип изготовления печи является самодельная сборка, то каркас делают из различных металлических бочек, баллонов, ящиков. Существуют разные варианты, из чего можно сделать буржуйку своими руками.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи

Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

• Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
• Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Устройство буржуйки с водяным контуром

Буржуйкой называют самую распространенную дровяную печь, которая часто применяется с целью отопления гаража. Благодаря простой конструкции такое изделие невероятно популярно на отечественном рынке много лет подряд. Изготавливается оно из любого подручного материала.

Например, для этой задачи подойдет старая железная бочка, пропановый баллон или обычный железный короб.

Функционирует изделие следующим образом. Дрова помещаются внутрь стопки агрегата, поджигаются. В процессе сгорания древесины нагревается железный корпус печи, тепло от которого отдается в окружающее пространство. Популярной разновидностью обычной буржуйки является печь с водяным контуром.

Печь с водяным контуром.

Она отличается от стандартной модели наличием водяного контура, состоящим из системы труб, запорной арматуры, бака расширительного, теплообменника, насоса, нескольких радиаторов.

Чтобы обеспечить помещению гаража постоянный температурный режим зимой, воду в теплообменнике нагревает путем разжигания печи. Подогретая жидкость по трубопроводам подходит к радиаторам, тепло от которых уходит в окружающее пространство.

Куда при этом девается остывшая водичка? Она посредством включения насоса перекачивается из радиатора в теплообменник, где впоследствии нагревается.
