Самодельная печь для плавки и закалки металла в домашних условиях

Типы нагрева

Ведь для достижения определённой температуры потребуется изоляция внутреннего пространства. При этом для закалки глины может использоваться привычная конструкция, выполненная из кирпича или подручных средств.

Но вот в случае выполнения переплавки металлических изделий, важно будет создать не только рабочую печь, но и обеспечить получение высоких температур, способных расплавить материал, размещённый во внутреннем пространстве. Для этого простой печью не обойтись, потребуется дополнительная и качественная отделка, как внутри самого изделия, так и снаружи

Все внутреннее пространство должно не позволять уходить теплу и повреждать основные элементы

Для этого простой печью не обойтись, потребуется дополнительная и качественная отделка, как внутри самого изделия, так и снаружи. Все внутреннее пространство должно не позволять уходить теплу и повреждать основные элементы.

При этом использование нагревательных элементов должно полностью позволять расплавлять металл, разместив сырье для видимости плавки или выборе типа печи с закрытым вариантом капсулы.

Отсюда и идет разделение печей на типы по конструкциям:

• открытого типа;
• закрытого типа.

При этом нагревательный элемент должен позволять доводить процесс разогрева сырья до необходимой температуры. И тут есть свои плюсы и минусы. Так, например, при использовании закрытой конструкции печи, будет намного сложнее произвести ее ремонт и восстановление.

А вот в варианте открытой печи есть возможность, не только наблюдать за процессом плавки, но и более практично и быстро получать требуемую температуру для плавки металла. Так как, такого вида печи имеют минимальную конструкцию, а значит и площадь для нагревания будет меньше.

Преимущества и недостатки муфельных печей

Схема муфельной печи

Муфельная печь предназначена для  термической обработки различных деталей. Используются очень высокие температуры, они дают возможность работать с золотом и глиной. Разогретая рабочая камера позволяет обрабатывать поверхности деталей различными элементами (азотом, хромом или углеродом). Благодаря использованию муфеля камера полностью изолируется от побочных выделений, возникающих при горении любого вида топлива.

Таким образом, помещенная в печь деталь обрабатывается только температурой. Равномерное расположение закрытых нагревателей вокруг защитного кожуха в совокупности с используемыми для его изготовления материалами позволяет добиться равного распределения температуры по всему объему рабочей зоны.

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

Об этой статье

Соавтор(ы):
Штатный редактор wikiHow

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту. wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества. Количество просмотров этой статьи: 60 135.

Категории: Дом

English:Build a Metal Melting Furnace for Casting

Español:construir un horno de fundición de metal para fundición

Português:Construir um Forno para Fundir Metais

Français:construire un fourneau pour fondre du métal

العربية:بناء فرن صهر المعادن من أجل تشكيلها

Печать

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.

  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.

  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Печи СНОЛ: цены и модели

Производитель электропечей СНОЛ (SNOL) предлагает различные нагревательные печи и камеры. Муфельные варианты СНОЛ — это лабораторные электропечи для термической обработки деталей в воздушной среде. Они обустроены электрическими спиральными нагревателями и прямоугольной внутренней камерой. Сфера применения печей СНОЛ: термическая и химико-термическая обработка, нагрев образцов, прокаливание.

Модельный ряд СНОЛ предоставляет печи с разными рабочими температурами и разным объёмом рабочего пространства. Рабочие температуры СНОЛ составляют 100-1300ºC. В моделях под заказ рабочие температуры могут быть выше — до 1600ºC. Объём рабочих камер — 3, 6 или 10 л. Используются полузакрытые и закрытые нагреватели. В модификациях с объёмом рабочей камеры 3 и 6 л нагреватели расположены с трёх сторон. В модификациях с камерой 10 л — нагреватели с 4-х сторон внутренней камеры.

Муфельная печь SNOL

Материал муфеля — керамика или волокно. Есть модели СНОЛ, в которых внутренняя камера выполнена из нержавеющей стали, из кирпича. Модульная конструкция печи позволяет при необходимости быстро и несложно заменить любой элемент.

Качество и надёжность работы нагревательных устройств СНОЛ обеспечивают японские программируемые терморегуляторы, фехралевые нагреватели.

Цены на печи СНОЛ — демократичны.

Муфельная печь — устройство, необходимое для работы металлургической лаборатории. Оно также востребовано в ювелирном деле и керамическом производстве, используется в медицине (для обработки инструмента). Конструкция отличается простотой. Для отжига керамических изделий муфель можно изготовить своими руками. Для более ответственных видов химико-термической обработки лучше приобрести печь заводского изготовления. Это будет гарантировать её качество и безопасность.

Описание работы муфельной печи Snol-7.2/1100

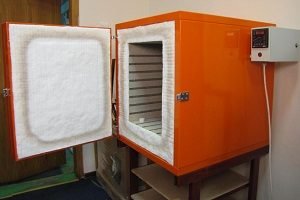

Муфели

Она то и подразделяется по своим функциональным особенностям и характеристикам материала, а именно:

• керамическая;
• керамическо-волокнистая;
• волокнистая.

Использование варианта керамической муфели дает преимущество для процессов, где необходимо более долгое воздействие тепла и сохранение температурного режима на более продолжительный период времени. Но при этом такого рода решение требует и более длительное нагревание с применением большего количества энергии.

Этот вариант подходит, чтобы можно было сделать требуемые решения для постоянной обработки металла и обработки глины, применив компенсирование температуры, при непрерывном использовании печи.

Система на основе керамическо-волокнистого материала на сегодня считается максимально удобной и применимой для изготовления ювелирных изделий.

При этом ее особенные конструктивные решения позволяют более практично применять электропрогрев, не затрачивая большое количество мощности и подаваемого тепла. При этом система позволяет быстро набирать рабочую температуру, исключив продолжительное влияние.

А вот вариант волокнистой муфельной печи, это мобильность и минимальные размеры. Но у нее есть и весомый недостаток — при использовании такого вида конструкции есть большой риск испарения вредных веществ, и она постоянно требует ремонта, за счет быстрого выхода из строя основных защитных форм.

Делать или покупать?

Своими руками можно сделать печь с муфелем объемом до 5-7 л. Если задаться должным качеством обработки, то работа эта не из простых. Поэтому вначале посмотрим, какие из готовых печей сгодятся для домашнего применения и во что обойдется их приобретение.

Лаборантам, научным работникам, да и просто мастерам хорошо знаком заслуженный ветеран – электрическая муфельная печь ПМ-8 (см. рис.) с объемом муфельной камеры 6,5 л (на рис. справа, 190х120х300 мм). Секрет «пээмки» именно в камере, она изготовлена из жаропрочной керамики методом шликерного литься. Муфель ПМ-8 вечный, за него отдельно на аукционах запрашивают половину стоимости печи.

Муфельная печь ПМ-8

ПМ-8 выпускается в 2-х модификациях, ПМ-8К с ручной предустановкой температуры и релейным управлением, и ПМ-8М с цифровым управлением. Цена заводской, соответственно – около 20 тыс. руб. и от 23 тыс. руб. Цифра 8 в обозначении – количество ступеней регулировки температуры, от 100 до 900 градусов. Потребляемая мощность в режиме разогрева – до 2,4 кВт, т.е. «пээмку» можно включать в квартирную розетку. Б/у ПМ-8 можно брать безбоязненно, конструкция дубовейшая. Правда, цену намного не сбросят.

Единственный недостаток ПМ-8 и ПМ-10 из той же серии – дверца сильно раскаляется. Лаборантов, работающих с «пээмкой», можно узнать по вечно обожженным пальцам.

Ассортимент современных муфельных печей в продаже довольно широк. Напр., российские СИКРОНы (две левые поз. на след. рис.) уже не обжигают, и цена того же уровня – от 23 000 руб. Но муфельные они условно, нагревательная спираль размещена в камере

Поэтому безо всякого в них можно только обжигать керамику, а все операции с металлами нужно производить с большой осторожностью. Особенно – переплавку, СИКРОН для нее вообще не рекомендован

Современные муфельные печи

Печи СНОЛ (SNOL), средние поз. на рис. – полноценные муфельные. Обжечь СНОЛ, правда, может, если неловко с ним обращаться, боковое открывание дверцы не гарантирует от ожога. Зато выпускаются обширным рядом типоразмеров, от самых маленьких. Но цены явно не русские: самый дешевый СНОЛ меньше чем за 30 000 руб. не найти.

Из отечественных моделей «квартирной» мощности хорошо расходятся МИМП и «Накал», 2 правых поз. на рис. Они дешевле ПМ, купить б/у рабочую за 8-9 тыс. руб. вполне реально. Однако камеры их, похоже, изготавливаются методом спекания керамического порошка, поэтому для регулярной эксплуатации десятилетиями эти печки не предназначены. Впрочем, для эпизодического использования в домашней мастерской вполне подходят.

Еще следует упомянуть израильскую печь специально для керамики Shenpaz. Для налаженного кустарного производства при стабильном сбыте это неплохой вариант. Хотя стоит немало, от $3000, но изделия выходят одно в одно. Shenpaz охотно берут дантисты, он стоит намного дешевле «Фокусов» и пр., а работает так же хорошо.

Для чего нужны печи шахтного типа?

Шахтные печи получили широкое распространение в цветной металлургии, а также в металлообработке.

И их помощью происходит плавка руды и агломерата для получения таких металлов, как никель, свинец, медь и цинк.

В термической обработке металлов все печки подобного типа можно разделить на основные группы, по характеру выполняемых ими задач:

• Шахтные печи для цементации и нитроцементации;
• Карбонитрирования;
• Азотирования;
• Обработки после процессов ХТО в защитной или воздушной среде.

Подобные печи обладают весьма солидной мощностью. Для оптимального применения таких агрегатов нужно с особой тщательностью проводить расчеты материалов, погружаемых в них.

Размер кусков шихты или расплавляемого металла не должен превышать 6 – 12 сантиметров, а в отдельных, особо мощных печах, допускается применять образцы до 24 сантиметров. Главное, сопоставлять мощность установки с размером закладываемых частей шихты.
