Установка печи-камина для отопления дома, требования к монтажу

Подготовка к монтажу металлической печи

Монтаж металлической печи в доме из горючих материалов предусматривает следующее:

1. На полу под печь обязательно монтируется противопожарная разделка, которую еще называют притопочным листом. Она представляет собой слой асбестового картона, на который укладывают лист из стали толщиной минимум 1 мм. Вокруг защитного слоя следует сделать бортик из негорючего материала. Это нужно для того, чтобы выпавшие из печки угольки не могли перекатиться на деревянную поверхность.
2. Притопочный лист со стороны топочной дверцы и по другим сторонам должен выступать минимум на 600 мм и на 300 мм соответственно.
3. Защитные экраны, которые монтируются на стены, должны быть больше соответствующих сторон печи на 30 % и не менее чем на 300 мм.
4. Неизолированный дымоход должен находиться на расстоянии от 1000 мм до незащищенных стен и потолка.

Также перед установкой дровяной печи в деревянном доме надо позаботиться о защите поверхностей стен и потолка.

• Участок потолка, который находится над отопительным прибором, лучше всего сделать из гипсоволокна, которое следует покрыть гипсовой шпатлевкой.
• Легкие настенные экраны со стальным покрытием подходят только для тех печей, которые используются время от времени. Как правило, печь для постоянного использования требует пристенного кирпичного экрана.
• Для создания облегченного экрана на стену сначала монтируют базальтовый лист, а сверху – готовый защитный экран из нержавейки, который не только выполняет противопожарную функцию, но и очень стильно смотрится.

Деревянные стены, расположенные вблизи места монтажа, необходимо обработать антипиринами: специальными пропитками и мастиками. Такая процедура обязательна для балок и несущих конструкций. Также антипиринами следует покрыть стены и пол в месте установки оборудования.

Распространенные ошибки при экранировании печей

1. Иногда вокруг металлической печи возводят деревянное ограждение во избежание случайных ожогов. Этого делать ни в коем случае нельзя!
2. Керамическая плитка для создания притопочного листа укладывается прямо на пол. Ошибка состоит в том, что под плиткой должны быть слой изоляции и стальной лист. Отсутствие такой подложки чревато появлением трещин в швах плитки и последующим попаданием в эти просветы углей.
3. Бывает так, что сначала строят кирпичный портал для печи, а вплотную к нему укладывают отмостку. Это неправильно, противопожарная разделка должна уходить под кирпич, иначе между ними может образоваться зазор.

Пункт 3. Дымоход

Если банная печь – с выносным топочным тоннелем, та стена, через которую он проходит, может быть выполнена только из негорючего материла, а само место соединения трубы и печного выхода делается разборным. Дымоход, который оказался в зоне минусовых температур, чтобы на нем не образовывался конденсат, оснащается теплоизоляционной защитой до 5 см.

Также в дымоходе обязательно делается шибер для регулировки процесса горения в печи. А пространство между перекрытием потолка и разделкой заполняется негорючим материалом. К слову, самые безопасные и долговечные – это дымоходы из качественной керамики. Вторые после них – трубы из нержавеющей стали. А вот «сендвичи» в качестве первого элемента дымохода использовать нельзя ни в коем случае – первая труба может быть только одноконтурной. Что же касается самой стали, то лучшая марка – это жаростойкая AISI 310 S, которая наиболее рекомендована для первых участков, где температура – самая высокая. Неплохими считаются и такие марки, как AISI 316L, AISI 321. Огромное значение имеют и швы дымохода – они должны быть выполнены только лазерной сваркой, но никак не точечной.

Примерная схема установки обычной каменки

Далее, там, где через кровлю проходит дымоход, необходим специальный элемент – разделка кровли. Именно он и обеспечит пожаробезопасность и гидроизоляцию в местах пересечения с кровлей. А расстояние от наружной поверхности сэндвича до любого возгораемого элемента не должно получиться менее 130 мм. В том же месте, где труба печки будет выходить наружу, в ее кирпичной кладке следует сделать утолщение на 12 см. А вот над самой крышей кладка трубы не может превышать 50 см в высоту.

И, наконец, ту часть трубы, что окажется между крышей и потолком, нужно оштукатурить и побелить известью.

Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Как врезать печь в стену бани

При установке банной печи между двумя помещениями важно соблюдать правила противопожарной безопасности. Особенно это актуально для стен, сложенных из горючих материалов

Если вы планировали установку печи заранее, можно еще на этапе возведения, часть стены вокруг печи сделать из кирпича или другого негорючего материала.

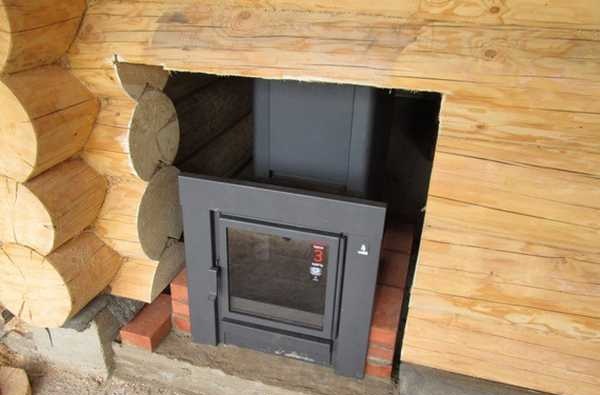

Для установки металлической печи с выносной топкой нужно в стене делать отверстие

Что касается величины проема – расстояние от топливника до горючего основания зависит от типа и мощности печи. Точно эта величина указывается в паспорте и рекомендациях производителя по установке. Придерживаться их необходимо: все просчитано и продумано. Если и менять размер «негорючей» части из каких-либо соображений (эстетических или технических), то только в сторону увеличения. Если же печь самодельная, то придерживаться можно усредненных норм: расстояние от края топочного удлинения до горючего материала без защиты – не менее 38 см (лучше 50 см этого для самой мощной печи достаточно). Если материал защищен слоем теплоизолятора (гипсом, базальтовой ватой, асбестом и т.п.) то расстояние меньше – 25 см (36 см по максимуму).

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

От деревянной стены по бокам и сверху укладывается кирпич, но его не подводят вплотную к стенам топливного канала, а оставляют воздушный зазор. Ширина зазора также указывается производителем в инструкции по установке. Минимум – 25 мм. Этот зазор можно заполнить слоем базальтовой/каменной ваты или таким же картоном.

Не используйте стекловату. Это тоже минеральная вата, но она переносит более низкие температуры (до 350оС), а возле печи просто оплавится и потеряет свои свойства. Базальтовую вату берите изготовленную без связующего – маты или прессованный картон. Дело не только в том, что связующие компоненты при нагревании выделяют вредные вещества, но еще в том, что при 500-600оС превращаются в песок и высыпаются, материал теряет свои свойства. В результате – теплоизоляции никакой, стена нагревается и древесина темнеет или даже начинает тлеть. К чему это может привести говорить не нужно. Потому для изоляции печи покупайте специаьные высокотемпературные изоляторы: их рабочая температура должна быть 800-1000оС и не меньше.

Для обеспечения пожарной безопасности часть стены можно вообще сделать из кирпича или камня

Основные варианты монтажа банной печи

Наиболее распространены:

• Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
• Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
• Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

Подготовка потолка и установка дымохода

Много пожаров началось с участка потолка, где проходит дымоход. Ошибок, связанных с обустройством прохождения дымохода через перекрытия – множество. Причиной же возгорания могут быть:

• перегрев трубы;
• трещины в трубе, через которые вырываются искры;
• ошибки в расстояниях между трубой и горючим перекрытием.

Не самый грамотный способ прохождения потолка для бани

Если вы не проектировали положение печи заранее, то над ней может оказаться балка. В этом случае придется часть балки вырезать и скрепить перемычками с соседними балками. Пустого пространства над центром прохождении трубы должно быть около 90 см в диаметре.

Потолочные перекрытия вырезаются квадратом для установки разделочного короба, который представляет собой жестяную коробку, закрытую снизу и сверху листами нержавеющей стали, в которых проделано отверстие под трубу (см. фото выше).

Дымоход монтируется от патрубка, выходящего из печи. Если монотруба большего диаметра, на патрубок придется надеть переходник. Но в любом случае первой трубой, идущей через помещение парилки будет монотруба

На нее монтируется шибер, потом она снова продолжается, но не доходя (это важно!) до перекрытия на нее надевается «старт» – переходник с моно на сэндвич-трубу, которая пойдет через перекрытия. Соединения труб не должны попадать в перекрытия

Тут стоит заметить, что сэндвичи, конечно, наиболее распространены, но это опасный вид дымохода – что с того, что промежуток между двумя трубами забит термоизолятором? Это никак не помешает внутренней трубе прогореть, если владелец будет часто торопиться нагревать баньку. Да и свойства утеплителя, когда в нем образуется конденсат, будут не те, что заявлены – он будет отлично пропускать тепло, перегревая внешнюю трубу.

Альтернатива сэндвич-трубам – керамические или обложенные кирпичом дымоходы, но те и другие тяжелее и дороже. Поэтому большинство предпочитает рисковать всей баней.

Ладно. Значит, через отверстие в нержавейке сэндвич-труба попадает в разделочный короб.

Вокруг нее остается пространство, которое можно заполнить:

• керамзитом;
• минватой;
• песком.

Внимание! Высота короба обязательно должна быть на несколько сантиметров больше толщины потолочного перекрытия

Снаружи короб может быть обернут базальтовым картоном, чтобы он не касался дерева.

Далее труба выводится через крышу, через отверстие большего, чем труба, диаметра. С наружной стороны участок рядом промазывается герметиком, сверху надевается мастер флеш, закрепляется на кровле саморезами через промежутки до 5 см, соединение флеша с трубой тоже герметизируется. Остается установить зонтик или дефлектор.

мастер флеш

Не забудьте! Нужно постоянно проверять отвесом вертикальность расположения дымохода, а также крепить его для большей устойчивости с помощью хомута со скобой к стене или другим устойчивым элементам конструкции.

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара. Если заглянуть в “Приложение к СНиП 41-01-2003”, то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства

Если заглянуть в “Приложение к СНиП 41-01-2003”, то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
между стеной и передней стенкой печи с выносной топкой оставьте 3 см.

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники,  навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Перед протопкой осмотрите печь на предмет дефектов:

не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции);
дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.
