Как заменить терморегулятор в холодильнике

Как добраться до терморегулятора

Отыскивается он просто, так как термостат размещён в том же месте, где и ручка установки температурного режима. В старых моделях, например, Ока 6М, он расположен внутри холодильной камеры, на правой стенке, рядом с лампой освещения. Чтобы добраться до него – сначала снимают ручку, просто потянув её на себя. Затем снимается защитный кожух, который защёлками крепится в отверстиях стенки камеры.

В современных моделях холодильника: таких, как Индезит, Стинол и других -терморегулятор устанавливается снаружи, обычно над дверкой, но возможны и другие варианты. Для доступа к нему потребуется крестообразная отвёртка. Путь к нему также начинается со снятия ручки, кожух снимается с защёлок и убирается, затем откручиваются саморезы, крепящие планку с сигнальной лампочкой, и сам терморегулятор.

Термостат может находиться в разных местах.

где находится, как поменять, замена, сколько стоит

Термостат КамАЗ предназначен для автоматического поддержания оптимального температурного режима силового агрегата в различных условиях работы. Этому способствует перенаправление потоков среды в охлаждающей системе мотора КамАЗ. На холодном агрегате антифриз движется по малому кругу: насос — рубашки блоков цилиндров — термостат — насос. После достижения охлаждающей жидкостью (ОЖ) 80°С часть среды термостат перенаправляет в радиатор. Такая схема циркуляции называется большим кругом.

Где находится и как устроен

Из-за большого объема системы охлаждения двигателя КамАЗ на них установлены 2 термостата, которые располагаются в одном корпусе, размещенном на передней стенке правого блока цилиндров. Такое расположение обусловлено тем, что охлаждающая жидкость насосом вначале подается в левый блок цилиндров, а потом по перепускной трубе — в правый. Попадая в коробку термостатов, горячий антифриз направляется или на всас насоса (прогрев мотора), или в радиатор. Вентилятор, прокачивая воздух, забирает тепло у ОЖ. Охлажденный антифриз из нижнего бачка поступает на всас насоса.

Термостат — простое, но важное устройство системы охлаждения двигателя. Он состоит из:

• корпуса;
• двух клапанов;
• штока;
• цилиндра с воском;
• пружины.

Принцип действия основан на увеличении объема при плавлении твердых тел. В роли последнего выступает церезин, представляющий из себя смесь воска с алюминиевой пудрой. Исполнительные органы (клапана) закреплены на штоке. При запуске холодного двигателя один из них (основной) находится в закрытом положении, а другой (клапан малого круга) — открыт.

При нагревании ОЖ воск в цилиндре переходит в жидкую фазу. Достигнув температуры 80°С, церезин вытесняет шток, в результате чего основной (верхний) клапан открывается, а клапан малого круга (нижний) — закрывается. Часть антифриза поступает в радиатор охлаждения. При температуре ОЖ равной 93°С верхний клапан открывается полностью. Весь поток направляется в радиатор, т.к. нижний клапан перекрывает подачу жидкости на всас помпы.

По мере остывания ОЖ клапаны начинают двигаться в обратном направлении, и процесс повторяется. Происходит автоматическое поддержание параметров в охлаждающей системе.

Как поменять

Перед заменой термостата придется выполнить сопутствующие демонтажные работы. Чтобы его поменять, нужно снять ремень генератора, ослабить болты крепления и отвести механизм в сторону. Перед снятием шланга с патрубка радиатора сливают 2-3 л ОЖ, демонтируют хомуты и аккуратно стаскивают гофру со штуцера. После этого извлекается коробка термостатов

Для их замены демонтируется крышка. После установки работоспособных деталей заменяется сальник, закрывается коробка. Установка на место производится в обратном порядке.

specmahina.ru

Как самостоятельно заменить термодатчик?

Чтобы точно определить, является ли неисправность термостата причиной проблем, нужно провести небольшую диагностику и только после этого приступать к замене узла, процесс выявления поломки и ремонт холодильника можно выполнить своими руками.

Диагностика и регулировка

При значительном обмерзании стенок морозилки используйте такой метод проверки работоспособности функционального узла:

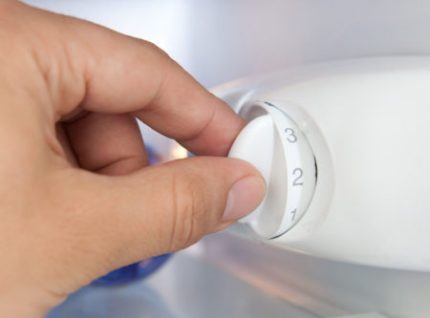

1. В момент работы мотора медленно поворачивайте ручку регулятора, увеличивая температуру внутри отделения.
2. Через некоторое время, когда уровень устанавливаемого значения совпадёт с уровнем температуры в отсеке, датчики зафиксируют заданный параметр, и на компрессор поступит сигнал об отключении. Прекращение работы мотора будет означать, что реле исправно.
3. Извлеките из камеры все находящиеся в ней продукты и оставьте холодильник включённым на 5–6 часов. В течение этого времени внимательно следите за длительностью перерывов в работе мотора: если она составляет не менее 30–40 минут, бытовой прибор можно эксплуатировать в обычном режиме. В противном случае откорректируйте цикличность включения компрессора изменением настроек термостата.

Определить, что «виновник» отсутствия отключения рефрижератора — термостат, можно таким способом:

1. отключите холодильник от электропитания;
2. извлеките все продукты и разместите их на время проверки функционального узла в прохладное место;
3. установите ручкой регулятора максимально низкую температуру или включите режим заморозки;
4. разместите на средней полке холодильной камеры термометр, которым можно измерять температуру воздуха ниже 0 ⁰С;
5. подключите рефрижератор к электропитанию;
6. через 2 часа оцените показания термометра: если воздух в холодильном отсеке нагрелся более 6 ⁰С выше нуля, реле неисправно.

Если бытовой агрегат после отключения долго не начинает работать, выполните такие действия:

1. Отключите электропитание холодильника, снимите кожух термореле. В старых моделях холодильников к клеммам функционального узла подходят два провода. Отсоедините их и напрямую замкните между собой (небольшим куском провода или разогнутой канцелярской скрепкой).

Если в момент замыкания контактов компрессор начал работать – реле непригодно для эксплуатации. Если мотор не запустился – причина неполадок может заключаться в поломке пускозащитного реле или двигателя.

В более современных моделях бытовых холодильников к терморегулятору подходит 4 провода:

жёлтый с зелёной полоской – заземление;
оранжевый (или красный, чёрный) соединяет узел с компрессором;
коричневый – «ноль», ведёт к вилке;
белый (или жёлтый, зелёный) подсоединён к лампочке в камере холодильника.

Для выявления неисправности термостата замкните все провода, кроме заземления. Если мотор включился – регулятор неисправен.

Инструменты

Для самостоятельного ремонта холодильника (замены регулятора) вам понадобятся:

• плоская и крестовая отвёртка;
• нож;
• круглогубцы;
• запасной элемент подходящей модификации.

Правила демонтажа термореле

В старых моделях холодильника термореле находится внутри бытового прибора. Чтобы снять элемент, необходимо демонтировать ручку регулятора температуры и защитный пластиковый корпус. В более современных холодильниках термостат обычно вынесен за пределы камеры и может быть расположен в верхней части, непосредственно над дверью.

Демонтаж неисправной детали:

1. Снимите защитный кожух элемента.
2. Отсоедините капиллярную трубку от испарителя, аккуратно извлеките её из корпуса.
3. Открутите фиксирующие болты и снимите реле. Блок с контактами и регулятором может крепиться как на винтах, так и на защёлках.
4. Отсоедините все клеммы с проводами, которые подсоединены к термостату. Чтобы при установке новой детали не запутаться с подключением, запишите цветовую маркировку всех проводов.
5. Удалите из холодильника неисправный элемент.

Перед заменой функционального узла обесточьте бытовой прибор.

Замена

1. Бережно, чтобы не повредить деталь, вставьте в корпус новую трубку сильфона и прикрепите её к испарителю. Деталь должна быть прижата к стенке элемента.
2. Подключите провода реле.
3. Установите на место исправный термостат.
4. Закрепите защитный кожух, все панели и узлы, которые были сняты при демонтаже узла.
5. Подключите холодильник к электропитанию.

Проверка терморегулятора холодильника: способ № 3

И, наконец, третий способ – проверка тестером. Это уже требует демонада терморегулятора. Переводим тестер в режим измерения сопротивления и выставляем на минимум: аналоговый на «Х10», цифровой – на «200». Также можно выставить тестер в режим «прозвонить цепь». Аналоговый тестер перед использованием следует откалибровать: замкнуть щупы и боковым колесиком выставить стрелку на ноль.

Для создания условий, приближенным к условиям работы терморегулятора холодильника, снятую деталь следует опустить в стакан с холодной водой на 1-2 минуты. Затем «прозваниваем» терморегулятор. Цифра «1» на экранчике тестера наглядно свидетельствует о поломке терморегулятора. Должно быть «0». Такой терморегулятор восстановлению не подлежит и требует однозначной замены.

Уж если вам удалось самостоятельно демонтировать деталь и вы даже запомнили, в какой последовательности вы снимали провода и клеммы, то вполне сможете подключить новый терморегулятор самостоятельно. Если остановились на одном из первых двух способов проверки – лучше обратитесь к мастерам из ALM-remont. Также не откладывайте обращение, если терморегулятор оказался исправным. Значит, поломка намного серьезнее и чревата осложнениями вплоть до полной остановки и .

Ремонт холодильников, в том числе и ремонт холодильников Liebherr с неисправным термостатом – часть профессиональной деятельности нашей компании.

Наша очередная статья как раз и будет посвящена термостатам холодильников – описанию их функций и возможных последствий от их поломки. Также мы расскажем про замену термостатов и их ремонт.

Термостат
– это один из важных узлов любого холодильника. Цель термостата
– поддержание постоянной заданной температуры в охладительном приборе, в нашем случае – в бытовом холодильнике. Термостат и терморегулятор – это не одно и то же, как ошибочно думают многие.

Термостат имеет автоматический принцип работы, он выключает или включает охладительный прибор сам, автоматически – при достижении некоторых условий. А терморегулятор управляется вручную.

Схематически любой термостат состоит из емкости с фреоном и сильфонной (капиллярной) трубки. Данная трубка играет роль термически чувствительного элемента. Сильфонная трубка прикрепляется к испарителю.

Как только температура в испарителе повышается или понижается – давление в трубке, соответственно, также падает или поднимается, и в результате этого происходит размыкание и замыкание контактных элементов в цепи электропитания мотора-компрессора.

В зависимости от производителя, особенностей модели и времени изготовления Вашего холодильника на нем может быть установлен один из нескольких типов термостатов. Но по сути они полностью идентичны – основное их отличие лишь в температурном пределе, при котором осуществляется запуск или остановка компрессора.

Неисправность или поломка термостата является причиной самых разных сбоев в работе холодильника. И, к сожалению, замена термостата – это одна из самых распространенных услуг любой сервисной компании.

Основная причина выхода термостатов из строя термостата – либо естественный износ, либо резкие перепады температур.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции.

При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета.

На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры.

Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно.

Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора.

Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Устройство и принцип действия

С одной стороны устройства имеется трубка, прикрепляемая к испарителю, с другой – клеммы, предназначенные для присоединения проводов.

При понижении температуры происходит уменьшение давления ( варьируется напряжение пружины), и контакты размыкаются.

Современные холодильники Atlant (Атлант), Indesit (Индезит), Samsung (Самсунг), Bosch (Бош), Beko (Веко), Stinol (Стинол), Whirlpool (Вирлпул) оснащены электронными терморегуляторами. Они состоят из датчиков и блока управления с таймером.

В таблице представлены самые популярные регуляторы температуры, технические характеристики и примерные цены.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему, вы наверняка будете мерзнуть. Потому будьте внимательны.

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или хромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Замена своими руками

Чтобы установить новый терморегулятор, не нужно обладать специальными навыками. При этом следует придерживаться нескольких советов, которые помогут избежать сложностей. В частности:

1. Все операции следует последовательно фотографировать, чтобы выполнить установку после демонтажа в обратном порядке. Нужно точно знать, где были расположены жилы кабелей, поскольку перестановка вызовет некорректное функционирование.
2. Если терморегулятор находится снаружи, может потребоваться полностью снять дверцу камеры. Для этого потребуется открутить петли, предварительно сняв накладку над верхней петлей, под которой скрыты болты.
3. Все фиксаторы и накладки лучше складывать в отдельную емкость, чтобы не потерять.

Сама процедура установки нового термостата требует обратного порядка сборки. Компонент ставят на место и надежно фиксируют крепежными элементами.

Проверка

Перед заменой терморегулятора рекомендуется проверить его работу. Процедура проверки зависит от обнаруженных признаков неисправности. Если холодильник беспрерывно функционирует и мотор не останавливается, нужно выполнить следующие действия:

• отключить холодильник от питания и убрать все продукты из камеры;
• переключить ручку регулятора температуры на самый холодный режим либо включить функцию быстрой заморозки (при наличии);
• на центральной полке камеры оставить градусник, который способен измерять отрицательную температуру;
• запустить холодильник и оставить на 2-3 часа;
• извлечь градусник и проверить температуру — он должен отобразить 6-7 градусов, а при сильном отклонении требуется замена терморегулятора.

Чтобы упростить проверку и не тратить большое количество времени, можно добраться до термостата и подвигать в стороны пластину, которая размещена около штыря, удерживающего ручку. Если при движении пластины не слышно щелчков либо она остается неподвижной — проводят замену термостата.

Когда холодильник не включается, проблема может быть связана с работой компрессора либо пускозащитного реле

Сняв термостат, нужно осмотреть его со всех сторон, обращая особое внимание на провода, которые подводят питание. Провода имеют разную маркировку, которая свидетельствует об их предназначении. Для проверки работоспособности терморегулятора нужно взять все провода, кроме желтого с зеленой полосой, отсоединить и замкнуть друг с другом

Затем холодильник включают, и если прибор не запустился, вероятно, есть проблема с компрессором. Если после замыкания провода мотор начал функционировать, значит, реле нужно заменить, чтобы в будущем проблема не возникала

Для проверки работоспособности терморегулятора нужно взять все провода, кроме желтого с зеленой полосой, отсоединить и замкнуть друг с другом. Затем холодильник включают, и если прибор не запустился, вероятно, есть проблема с компрессором. Если после замыкания провода мотор начал функционировать, значит, реле нужно заменить, чтобы в будущем проблема не возникала.

Основные признаки поломки

Обнаружить неисправность терморегулятора возможно по разным симптомам. Столкнувшись с признаками поломки, рекомендуется сразу заняться ремонтом, чтобы не спровоцировать ухудшение состояния оборудования.

Не отключается самостоятельно

Любая разновидность холодильника предусматривает периодическое отключение, когда температура внутри камеры достигает требуемого уровня. При поломке терморегулятора на реле не поступает сигнал о температурных колебаниях, и холодильник продолжает работать беспрерывно. Как правило, при данном симптоме требуется замена компонента, поскольку ремонт нецелесообразен.

Выключился и молчит

Когда холодильник отключается и не возобновляет работу спустя определенный период, причиной поломки может быть несколько факторов. Если внутри камеры горит свет, а мотор не работает, вероятной причиной неисправности является перегорание компрессора. Определить поломку часто можно по тихим щелчкам, которые издает пускозащитное реле при попытке включиться.

Сам терморегулятор, контролирующий температуру в холодильной камере, при поломке не передает информацию через контакты. Отсутствие данных о превышении температуры приводит к тому, что мотор не включается.

Снежная шуба

Формирование наледи и слоя снега на задней стенке камеры — одна из самых популярных проблем. Неисправность особенно актуальна для оборудования с капельной функцией разморозки. При наличии снежной шубы в камере нарушается нормальный режим хранения пищи. Продукты в камере начинают подмерзать, утрачивают вкусовые характеристики и товарный вид. Кроме того, возникает риск, что снежная шуба будет иногда подтаивать и холодильник начнет подтекать.

Чтобы устранить неисправность, многие пытаются выполнить разморозку либо отбивают куски льда, но это не является решением проблемы, если наледь появилась из-за поломки внутренней детали.

При неисправности термостата датчик ошибочно отправляет сигнал о недостаточно низкой температуре, и мотор включается чаще для охлаждения камеры. В результате задняя стенка камеры не успевает оттаять и покрывается снегом. В большинстве ситуаций замена терморегулятора полностью решает возникшую проблему.
