Ремонт пульта дистанционного управления своими руками

Если не работают некоторые кнопки

Одна из наиболее часто встречающихся проблем — не работают некоторые кнопки на пульте от телевизора, т.е. пульт не работает лишь частично. Обычно отказывают самые часто используемые кнопки. Сначала, чтобы переключить, приходится нажимать все сильнее, потом и это не помогает. Причин этой неисправности две. Первая — скопившаяся грязь, вторая — износ графитового покрытия.

Для восстановления пульта от телевизора аккуратно его разбираем

Удаляем грязь

Если на пульте не работают кнопки, его сначала разбирают. Затем надо убрать пыль и жировые отложения. Если пульт эксплуатировался без защитного полиэтиленового пакета хотя бы пару лет, вы можете будете удивлены тем количеством грязи, которое там скопилось. Кроме пыли, могут присутствовать липкие маслянистые отложения. Вот они-то и нарушают контакт, из-за них и не работают кнопки ПДУ.

Вас может ожидать и нечто похуже

Очищать надо все части: корпус, плату, резиновый блок кнопок. Если загрязнений немного, смочите тампон или ушную палочку в спирте (более агрессивные средства лучше не использовать) и протрите загрязненные места. Если грязи слишком много, можно и кнопки, и плату вымыть с применением моющих средств для посуды (допустимо замочить на некоторое время, чтобы проще оттиралось). Оттирать грязь можно старой мягкой зубной щеткой, более жесткие средства не используйте. После того как грязь смыта, споласкиваем в проточной воде, оставляем сушиться или используем фен (только обычный, не строительный). Уже после этой процедуры большая часть проблем отпадает (около 90% случаев).

Восстановить проводимость кнопок

Иногда причина неработающей кнопки на ПДУ — сносившееся или затвердевшее графитовое покрытие, которое и обеспечивает электрический контакт.

Вот это покрытие можно восстановить

Есть несколько способов восстановления работоспособности кнопок:

Способ 1

Взять наждачную бумагу с самым мелким зерном и осторожно потереть тыльную сторону неработающих кнопок. Только снимать надо совсем чуть-чуть

Затем протереть поверхность спиртом и попробовать в работе. Этот способ хорош в тех случаях, когда пульт перестал работать после длительного «простоя». В этом случае верхний слой становится слишком жестким и теряет токопроводящие свойства. Чтобы не слишком стереть графитовый слой, вместо наждачной бумаги возьмите газету или лист шершавой бумаги. Потрите ими площадки. Эффект тот же, но воздействие более мягкое.

Способ 2. Найдите ненужную графитовую щетку от коллекторного двигателя. Снова-таки берем мелкую наждачную бумагу и натираем со щетки немного пыли. Берем не тонко отточенный мягкий простой карандаш (ТМ2 и мягче), обмакиваем его в графитовый порошок, подносим к поврежденной контактной площадке и круговыми движениями растираем графит по поверхности. Натираем мягко и неторопливо, добавляя понемногу порошка. Заканчиваем, когда контактная площадка начинает равномерно блестеть. Когда все кнопки обработаны, стряхиваем излишки и собираем пульт.

Способ 3. Купить ремкомплект, который состоит из контактных графитовых площадок и клея. Резинки наклеиваем на кнопки, восстанавливая их проводимость. Перед наклеиванием новых, старые можно удалить. Так работать они будут немного лучше.

Ремкомплект для пультов ДУ

Второй способ более щадящий. Он позволяет восстановить работу кнопок на пульте дистанционного управления даже на старых моделях. Зато первый позволяет их реанимировать после длительного простоя. Третий тоже хорош, но ремкомплект еще найти надо, да и денег он стоит.

Иногда советуют вместо токопроводящих резинок наклеивать кусочки фольги. Это работает некоторое время, пока фольга не отстанет и не начнет замыкать все подряд. А так, способ неплохой.

Ремонт кнопок ТВ пульта фольгой. Фольга приклеена на двухсторонний скотч

Рекомендуют еще один способ: протереть площадки спиртом. Тоже помогает, но слишком сильно разрушается токопроводящий графитовый слой. После двух таких промывок точно придется клеить новые резинки, так как графита на старых не останется.

Последовательность действий

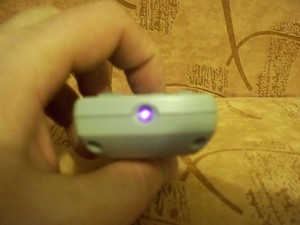

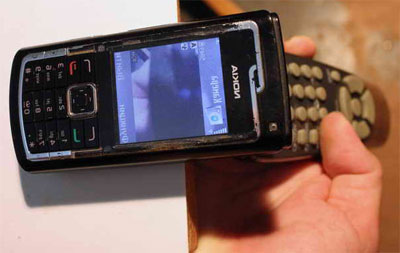

Если на пульте от ТВ не работают кнопки, для начала, как бы это не звучало банально, проверьте батарейки, заменив их на новые. Ситуация не изменилась? Попробуйте включить камеру на мобильном телефоне, навести ее на диод спереди и просмотреть, мигает ли он при нажатии кнопок. Дело в том, что человек не может увидеть инфракрасное излучение, а вот фотокамера его фиксирует, как видно на фото.

Диод не мигает? Значит, для того, чтобы отремонтировать пульт ДУ от телевизора своими руками, нужно разобрать его и проверить состояние внутри. Для начала вытяните батарейки и проверьте, нет ли под ними винтиков, которые скрепляют корпус, после этого сделайте визуальный осмотр задней крышки на наличие винтиков. Выкрутив все скрепляющие детали, вставьте прямую отвертку в месте стыка двух частей корпуса и разъедините их, как показано на фото ниже.

Некоторые модели пультов от телевизоров скреплены обычными защелками, т.е. без винтов. Чтобы разобрать такой корпус, достаточно просто разъединить соединяющиеся части прямой отверткой. Делать это нужно аккуратно, чтобы не повредить и не поцарапать пластик!

Итак, корпус разобран, теперь нужно самому тщательно осмотреть все детали: плату, контактные площадки кнопок, пружинные контакты для батарей, излучающий диод, токопроводящие дорожки и керамический кварц.

Начнем с пружинных контактов для батареек. Просмотрите, не отпаялся ли контакт от микросхемы, если все в порядке, идем дальше. Нет – возьмите паяльник и аккуратно подпаяйте его. Кстати, можно сделать паяльник своими руками, если под рукой у Вас нет нормального инструмента.

Также просмотрите состояния самой пружинки, которая контактирует с батарейкой, возможно, она сильно загрязнилась и заржавела. Если это так, чтобы отремонтировать пульт ДУ от телевизора своими руками, ее нужно почистить наждачной бумагой.

Следующая возможная причина – загрязнение контактов кнопок маслянистой грязью. Возникновение этой грязи – долго пользование прибором, в результате чего конденсат жира с кожи рук оседает на контактных площадках. Если эти площадки резиновые необходимо самому хорошо их протереть тампоном, смоченным в спирте, или влажными салфетками. Также протрите плату, т.к. возможно грязь замыкает контакты, в результате чего кнопки на пульте дистанционного управления от телевизора не работают.

Если контакты с графитовым напылением, неисправность может заключаться в том, что это напыление со временем стерлось. Ремонт пульта от ТВ в этом случае довольно простой – нужно взять фольгу от шоколадки, нарезать мелкими квадратиками и приклеить бумажной стороной к контактам.

Кстати, если на пульте от телевизора кнопки плохо нажимаются – необходимо сильно давить на них, причина неисправности та же самая и отремонтировать прибор можно, почистив контакты или отреставрировав их.

Если же не работает только часть кнопочек, и то, самых необходимых – включения ТВ, переключения громкости либо каналов, то, скорее всего как раз на них и износилось графитовое напыление!

Также возможной причиной поломки может быть неисправность керамического кварца. Если пульт не работает после падения, то на 95% можно быть уверенным, что сломался этот элемент цепи. Самостоятельно определить это довольно просто – встряхните плату, и если с кварца будет слышен шорох, значит, он не функционирует. Ремонт в этом случае сводится к тому, чтобы заменить кварц.

Если Вы можете выключать/включать телевизор, переключать программы или звук только с близкого расстояния, виноваты либо севшие батарейки, либо диод. В последнем случае проверить исправность излучающего диода в домашних условиях можно визуальным осмотром пайки, а также проверкой через камеру телефона. Если диод действительно подсел, его также придется заменить.

Ну и последняя неисправность – повреждение контактных дорожек. Если Вы видите трещины на микросхеме, то тут уже ремонт будет неуместен, и лучше всего просто купить новый прибор дистанционного управления.

Наглядно увидеть, как самому отремонтировать некоторые из неисправностей Вы можете на видео примерах ниже:

Ремонт пульта от телевизора Samsung smart tv в Санкт-Петербурге.

Ремонт пульта от телевизора samsung smart tv!

Еще сто лет назад каждый россиянин прекрасно жил, не имея в пользовании пульт дистанционного управления и наслаждаясь просмотром лишь двух основных каналов. Однако с тех времен прошло немало лет, и сейчас встретить дом, где бы использовались телевизоры без пультов, просто не реально! Соответственно в тот момент, когда неожиданно выходит из строя ПДУ, любой владелец современного ТВ становится полностью безоружным и немного паникующим по этому поводу.

Но, как бы то ни было, стоит всегда держать в голове тот факт, что мы с вами живем в современном мире, а это значит, что вы всегда, в удобный для вас момент можете обратиться в официальный сервисный центр и произвести ремонт пульта от телевизора samsung smart tv, вне зависимости от того, что случилось с вашим пультом. И раз уж разговор зашел в эту сторону, не помешало бы поговорить о том, что может стать причиной поломки вашего пульта?

Ремонт пультов для телевизора самсунг смарт – какие существуют поломки?

  1. Отклеивание или поломка выходов у резонаторов на плате – происходит такая неприятность только в том случае, когда ваш пульт падает на пол, и чем чаще он совершает такие путешествия, тем больше вероятность, что вам встретится эта поломка;
  2. Появление трещин в спайке диода – данная неисправность появляется при механическом воздействии, как и в предыдущем случае. Только здесь придется восстанавливать уже контакт диода с платой, который используется для передачи инфракрасного сигнала на телевизор;
  3. Износ токопроводящего покрытия резиновых кнопок – если вы пользуетесь своим пультом достаточно давно, то рано или поздно в районе кнопки громкости или питания, а также других кнопок, которыми вы пользуетесь наиболее часто, это покрытие разрушается, что приводит к отсутствию реакции при нажатии на них;
  4. Засаливание платы – как и в предыдущем случае, причиной этой неисправности является время и естественные процессы. Только в этом случае, поломка возникает по причине образования жировой пленки на контактах, в связи с чем происходит снижение чувствительности контактов, что затрудняет использование пульта;
  5. Также существуют другие неисправности, которые будут зависеть от условий эксплуатации и качества сборки.

Только в том случае, когда имеется точное понимание причины поломки, можно осуществить качественный ремонт, в противном случае, все выполненные мероприятии будут выглядеть не больше, чем эксперимент.

Почему не стоит самостоятельно производить ремонт пультов для телевизора самсунг смарт?

Если вы не электромонтер и не специалист, который может спокойно и без паники разобраться с любой поломкой, то в таком случае, любые попытки осуществить ремонт будут неудачными. Конечно, вы без труда сможете его разобрать, и даже собрать обратно, но вот выполнение отдельных реставрационных работ явно будут вам не по силам. В итоге, вызывая мастера на дом, или же обращаясь непосредственно в сервисный центр, мастер в первую очередь увидит:

  1. «Раскуроченный» пульт;
  2. Безрадостного клиента;
  3. Кучу работы, которой можно было бы избежать!

Пытаясь сделать ремонт самостоятельно, вы только лишний раз добавляете работу специалисту, и тем самым увеличиваете окончательную стоимость на услуги. Как говорится «Скупой платит дважды».

Ремонт пультов для телевизора самсунг смарт ТВ в «ЮМА Сервис»!

Если вы не горите желанием покупать дешевый аналог вашего пульта, который в скором времени снова потребует замены или ремонта, то в таком случае, вы всегда можете воспользоваться современными услугами, предлагаемые сервисным центром, которые подразумевают ремонт пультов для телевизора самсунг смарт ТВ. И обнаружить эту возможность вы можете в нашем сервисном центре!

Обращаясь к нам за квалифицированной помощью, вы:

  1. Экономите своё время и деньги;
  2. Получаете качественные услуги и работоспособный пульт;
  3. Забываете о том, что ваш пульт ремонтировался вообще!

Завершение ремонта

Аккуратно, взявшись пассатижами за одну ножку (чтобы не перегреть), выпаиваем ее из платы. Для проверки нужен тестер в режиме измерения сопротивления. Совсем хорошо, если в наличии имеется красный или иной цветной светодиод, чтобы по его свечению убедиться, что опыт удался. Если контрольный светодиод излучает свет, который виден, то ИК-светодиод также будет виден через видеокамеру (можно использовать смартфон).

Если ИК-светодиод исправен, остается только версия о трещинах в дорожках. Увидеть их даже с увеличительным стеклом не получится, если нанесено защитное покрытие. Поэтому придется использовать острые щупы, которые способны проколоть его. Тестируя таким способом каждую дорожку, можно отыскать повреждение. Найденная поврежденная дорожка не будет накоротко замыкать щупы, что будет видно по табло тестера. С нее надо снять защитный слой и, используя увеличительное стекло, отыскать трещину.

В этом месте на дорожке делается спайка тонкой проволочкой. Если же пульт все равно не работает, значит, надо вооружаться осциллографом и просматривать сигналы, которые имеются в определенных местах платы. Но это, скорее, по силам специалистам. А обычному пользователю проще купить новый пульт.

Залипание кнопок

ВАЖНО! Существует старый метод по предотвращению поломок, вызванных загрязнениями. Чтобы жир, частицы кожи и пыль не оседали внутри пульта, можно завернуть прибор в полиэтилен или обернуть простым целлофаном

Если проделать это аккуратно и перетянуть в нужных местах скотчем по форме пульта, можно даже сохранить эстетичный вид устройства.

  • Разберите пульт.
  • Смочите в спирте ватную палочку.
  • Аккуратно протрите плату ватной палочкой, убирая грязный налет.
  • Протрите контакты на кнопках.
  • Приведите в порядок пружинные контакты для батареек. От окисления можно избавиться, зачистив контакты наждачной бумагой.
  • Дождитесь высыхания устройства.
  • Соберите его обратно.

В конце процесса следует проверить пульт на функциональность.

ВАЖНО! Китайские модели пультов ДУ могут окончательно выйти из строя после спиртовой очистки! Для их обработки используйте обычный мыльный раствор на воде. Протрите детали для пульта палочкой, вымоченной в мыльном растворе

Затем аккуратно промойте резину слегка теплой водой. Не вымачивайте всю плату! Просто снимите с нее остатки мыла. Протрите устройство бумажными салфетками. Повремените со сборкой – сперва дождитесь момента, когда пульт полностью высохнет. После сборки проверьте, работает ли пульт.

Не работают или плохо нажимаются некоторые кнопки

Плохой отклик кнопок ПДУ можно уверенно назвать штатной ситуацией. Дело в том, что внутрь устройства постоянно проникает пыль. А самый опасный фактор — выделения человеческой кожи. Этот жир обладает сильной текучестью и буквально обволакивает кнопки. Отремонтировать пульт ДУ телевизора, если он просто грязный, несложно. Для этого его нужно правильно разобрать.

Чистка пульта

Восстановить работу пульта можно, тщательно отмыв контактные группы. Рекомендуется при этом внимательно осмотреть и электронную плату. В результате накопления грязи, помета насекомых, например, тараканов, схема пульта дистанционного управления может перестать нормально функционировать.

В ПДУ чистится главная деталь, блок кнопок. Обычно это резиновая пластина с выступами, на обратной стороне которых расположены графитовые дорожки.

Важно! Пользоваться для чистки спиртом не рекомендуется. У отдельных производителей после такого воздействия можно обнаружить, что пульт от телевизора не работает совсем, так как на его контактных элементах разрушились токопроводящие дорожки

Лучше всего пользоваться раствором мыльной теплой воды.

Детали пульта тщательно отмываются. При работе с электронной платой нужно быть максимально аккуратным. Детали нельзя смещать, чрезмерно давить на них. Поломки, вызванные неаккуратной работой, можно исправить только в условиях мастерской.

По окончании чистки детали тщательно ополаскиваются, промокаются салфеткой. При этом рекомендуется действовать аккуратно, чтобы не оставить на поверхностях контактов клочков бумаги. Детали высушиваются естественным образом. Только после этого пульт собирают, вставляют батарейки и проверяют его работу.

Восстановление часто нажимаемых клавиш

При каждом нажатии контакты на резиновой кнопке прогибаются и деформируются, разрушаясь. Поэтому со временем возникают проблемы. Например, не работает кнопка включения, самая часто используемая, или пульт не переключает каналы. Это не означает, что он сломался. Восстановить контактные группы можно в домашних условиях.

Прежде всего, пульт разбирают. Резиновая пластина с контактами снимается и осматривается. Необходимо определить места, где не работают некоторые кнопки. Точки отмечают. Затем нужно найти фольгу на бумажной основе. Это может быть упаковка шоколадки или вставка из сигаретной пачки.

Алгоритм действий пользователя выглядит так.

  1. Необходимо купить моментальный клей, Момент или аналогичный. Рекомендуется использовать гель, так как его проще аккуратно наносить.
  2. Из фольги нарезаются квадратики, величина которых соответствует поврежденным контактным площадкам.
  3. Действуя согласно инструкции по применению клея, его аккуратно наносят на бумажную основу фольги и контакт резиновой пластины.
  4. Фольга приклеивается.

Важно! Устранить дефект нажатия кнопок таким образом можно не навсегда. Большинство моментальных клеев после высыхания жесткие

Слой будет неизбежно деформироваться при нажатии кнопок и разрушаться. Ремонт через некоторое время придется повторять. При этом следует очищать поверхность контактов от старой фольги и клеевого слоя.

Более долговечный вариант заключается в использовании специального токопроводящего лака. Есть одна проблема: средства такой группы, лаки и клеи, достаточно дорогие. Но выбрав состав, предназначенный для обработки гибких поверхностей, можно добиться очень долгого срока работы отремонтированных кнопок.
