Шариковые направляющие для выдвижных ящиков: как установить, назначение

Советы по выбору направляющих

При выборе рекомендуют учитывать данные советы:

• Размер направляющих непременно должен соответствовать параметрам мебели и ящика.
• Перед совершением покупки необходимо оценить толщину металла и исправность работы роликов и шариков.
• На направляющих должны отсутствовать видимые дефекты и повреждения.
• При замене поломанных направляющих на новые, стоит приобретать элементы такого же типа, который был установлен ранее.
• Проверить наличие всех деталей, необходимых для монтажа направляющей.

При отсутствии опыта рекомендуется доверить установку тандембоксов профессионалам. Это объясняется сложностью их монтажа для неопытных пользователей.

При покупке рекомендуется проверить наличие схемы пошаговой сборки направляющих для ящиков. Это существенно облегчит процесс их монтажа.

Главным советом для снятия и установки направляющих является последовательное выполнение всех указанных в инструкции действий.

Направляющие являются незаменимым элементом различной мебели. Их использование позволяет облегчить процесс использования ящиков. Качественные направляющие будут служить в течение долгих лет.

Фото всех видов направляющих для ящиков позволяют ознакомиться с имеющимися вариантами и подобрать подходящий вариант для каждого конкретного случая.

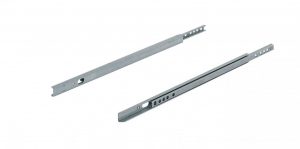

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

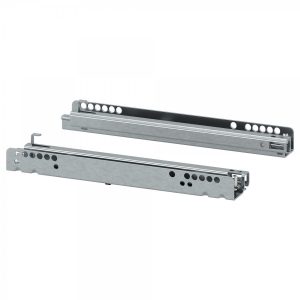

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

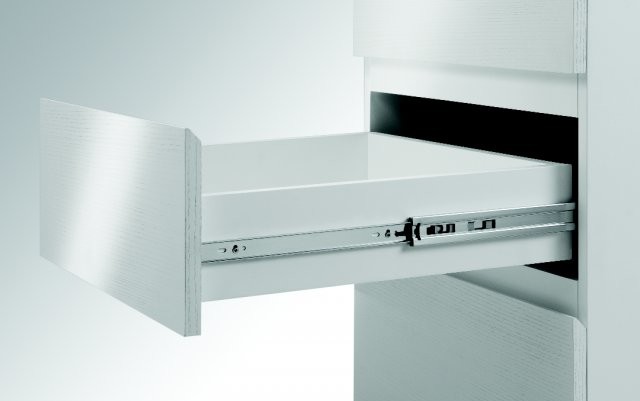

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

• наличие возможности разукомплектации на разборные и неразборные;
• количество так называемых ступеней (бывают двухмекционные и многосекционные);
• тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Роликовые направляющие для выдвижных ящиков, размеры для установки, нюансы выбора

Размеры роликовых направляющих для выдвижных ящиков и систем хранения подбираются под глубину ниши, в которую планируется их установить. При этом собранный ящик должен быть меньше по глубине как минимум на 10-20мм. Например, в шкаф с боковинами глубиной 420мм подбираются направляющие длиной 400мм.

По всей длине рельсы предусмотрены установочные отверстия. Расстояние между ними подчиняется известному правилу для корпусной мебели, названному «система 32». Его суть заключается в кратности расстояний для монтажа числу 16/32 – 64, 96, 128 и т.д.

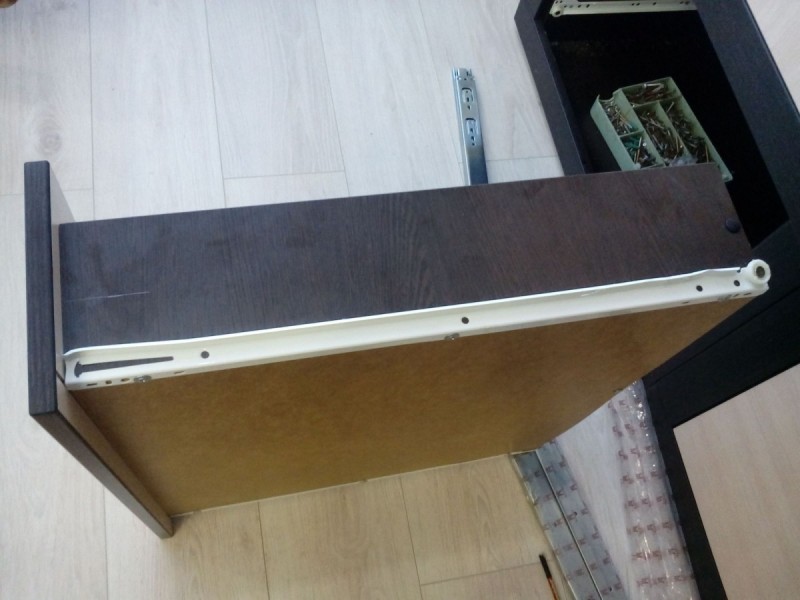

Одна часть рельсы с формой «уголком» крепится на выдвижной ящик, с захватом днища, а вторая – к внутренней боковине шкафа-купе.

При выборе роликовых направляющих для выдвижного ящика важно учесть не только длину самих рельс, но и качественные характеристики самого механизма:

• Толщина металла. Основная часть поломок происходит из-за недостаточной жесткости рельс. Выдвижные ящики выпадают из пазов, выгибая их своим весом. Чтобы этого не произошло, при выборе обратите на толщину металла. Оптимально для неглубоких (до 300-350мм) и невысоких (до 200-250мм по фасаду) выдвижных ящиков выбрать роликовые направляющие толщиной 1мм. Для всех остальных – 1,2-1,5мм.
• Несущая способность. Роликовые направляющие для выдвижных ящиков – самый недорогой механизм из всех представленных на рынке. Дешевизна определяется и заведомо невысоким требованиям к качеству хода, весовым нагрузкам и т.д. Динамическая нагрузка на роликовый механизм не должна быть больше 10-20кг с учетом веса самого короба (в зависимости от размеров, выдвижной ящик может весить 3-7кг).

Какие бывают доводчики

Кухонные доводчики для мебели могут отличаться местом монтажа и принципом действия. По первому параметру их разделяют на такие группы:

1. Корпусные. Фиксируются на внутренней стенке мебели.
2. Встроенные в петли.
3. Установленные между петлями.

В зависимости от принципа работы механизмы бывают:

1. Масляными (обеспечивают плавное закрытие двери.
2. Газовыми (отличаются доступной стоимостью, но замедляют ход дверки).

Подъемные механизмы

Если шкафчик имеет откидную дверцу, которая открывается вниз или вверх, то его нужно оснастить подъемными механизмами. Долгое время такие доводчики встречались только на роскошной мебели, а сегодня устанавливаются и на бюджетных изделиях. В зависимости от особенностей конструкции подъемники бывают четырех типов:

1. На основе пружины. Считаются самой популярной и простой разновидностью. Для изготовления пружины, притягивающей и отталкивающей дверцу, используется прочный металл. Устройство обладает практичностью и долговечностью. Из минусов выделяют невозможность фиксации дверки в произвольном положении, она должны быть либо закрытой, либо открытой.
2. Пружинно-масляные. Подобная разновидность отличается высокой плавностью движений, поскольку пружина закреплена в металлической капсуле с полимерным или масляным наполнением.
3. Газовые. Роль смягчающего вещества выполняет воздух, а сам доводчик выполнен в виде поршневой камеры. В случае сжатия или растяжения внутри этой емкости меняется давление, что способствует плавному движению дверок. Подобные подъемники выходят из строя чаще, чем остальные, а на рынке предлагается большое количество низкокачественных подделок.
4. Электрические. Являются передовым и самым элитным решением, которое может откликаться на прикосновения человека к дверкам. Угол открытия и время задержки выбираются индивидуальным путем.

Газовые лифты

Подобные изделия отличаются от предыдущего типа более простым исполнением. При закрытии дверца воздействует на поршень, а воздух сжимается и смягчает удар. Активация доводчика происходит в конце хода двери. В передовых изделиях в камеру помещают не воздух, а полимер.

Минусом газовых лифтов является недолговечность. Поскольку закрытая дверь воздействует на камеру постоянно, фурнитура может прослужить не больше 4 лет. При этом она продается по доступной цене и отличается простотой самостоятельного монтажа.

Доводчики для выдвижных ящиков

Доводчики для выдвижных ящиков устанавливаются на метабоксы — специальные конструкции с твердым дном, фасадом и задней конструкцией из МДФ или ДСП. Боковые стенки металлические.

Механизм можно поставить и на простой кухонный ящик с днищем из ДВП

Однако перед монтажом следует обратить внимание на способ крепления. Если изделие фиксируется ко дну, его придется дополнительно усиливать

Доводчики для мебельных петель

Доводчики на петлю для мебели бывают трех типов:

1. Стандартные. Устанавливаются в полотне, соединенном с чашей. Обладают характерной пружинной формой.
2. Встроенные с амортизацией и регулировкой усилия.
3. Накладные. Продаются отдельно от навесов и устанавливаются по мере необходимости. Каждый производитель выпускает такие механизмы, которые подходят только для фирменных петель.

В зависимости от способа крепления накладные доводчики для кухонных шкафов бывают:

1. С фиксацией на петельную чашку.
2. С защелкой.

Демпферы

Подобные изделия отличаются компактными габаритами и устраняют неприятный шум при открытии и закрытии дверей. Демпферы предназначаются для той же цели, что и доводчики, — они поглощают нагрузку при закрывании. В зависимости от способа установки выделяют следующие разновидности демпферов:

1. Накладные. Устанавливаются внутри шкафа в боковой стенке.
2. Врезные. Фиксируются в торце стенки или на крышке корпуса.
3. Из силикона. Фиксируются в торцевой части с помощью специальной клеевой основы.

Какие бывают виды шариковых направляющих?

В зависимости от назначения, телескопические направляющие различают по форме и прочим функциям. В основном, их разделяют по таким характеристикам:

• разборные и неразборные механизмы;
• двухсекционные или многосекционные (количество ступеней);
• многоуровневые или одноуровневые.

Фурнитура имеет различные возможности крепления

Установить телескопы можно как на боковинах, так и в пазах

Отличие неразборных механизмов в довольно низкой стоимости по сравнению с аналогами. Такая разница обусловлена некоторыми сложностями производства разборных рельс и специфическим способом фиксации шариков, ведь конструкция должна быть устроена таким образом, чтобы можно было разобрать направляющую, но при этом не потерять мелкие элементы.

Легкое движение ящиков из любых материалов обеспечивают специальные шарики

Конечно, на стоимость оказывает влияние и количество ступеней механизма. Это тоже обусловлено особенностями производства более сложных деталей.

Направляющие для ящиков такого типа бывают различных цветов, в том числе черные, цвета стали, желтого цинка. Шары изготавливают из стали, нейлона. Стоит отметить, что пластиковые шарики наиболее бесшумные.

На телескопические направляющие в большинстве случаев устанавливают ящики в шкафах с раздвижными дверями

Конструкция шариковых направляющих: основные моменты

Итак, чтобы понять принцип работы устанавливаемых нами комплектующих, необходимо обратиться к наиболее упрощенному их варианту – двухсекционным неразборным направляющим. Эти детали состоят из двух рельс, которые:

• разнятся по величине;
• имеют форму буквы «П»;
• располагаются одна внутри другой.

Работа данного элемента системы, отвечающей за выдвижение ящиков, осуществляется ввиду взаимного перемещения относительно друг друга дорожек, выполненных из стали, которые, собственно, и составляют интересующую нас деталь. Их еще называют телескопическими за то, как они складываются.

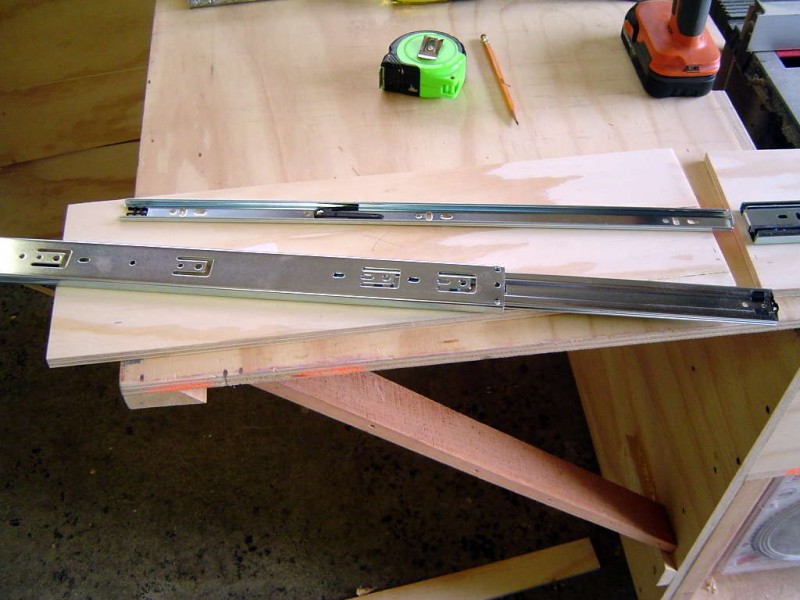

Установка шариковых направляющих для ящиков не займет большого количества времени

Между данными дорожками, как правило, в верхней и нижней части, находятся шарики небольшого размера. Они похожи на такие же шарики, которые обычно размещаются в подшипнике.

Элементом, отвечающим за поддержание конструкции в качестве единого целого, является внешний сегмент рельсы. Он играет роль ограничителя, не давая устройству выдвинуть ящик дальше, и повредить вес предмет обстановки.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели

При выборе изделий учитываются разные факторы и рекомендации:

• Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
• В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
• Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
• Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
• Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
• Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
• Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
• Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

Особенности телескопических систем

Шариковые направляющие имеют довольно простую конструкцию, их механизм представляет собой главные и вспомогательные детали — это полозья из металла и шарики, а также элементы стопора и прочие ограничители, которые бывают металлическими или пластиковыми.

Телескопические направляющие относятся к технологичной, долговечной фурнитуре

Такая система значительно облегчает процесс эксплуатации

Для того, чтобы понять механизм их работы, мы рассмотрим самый простой вариант двухсекционных неразборных телескопов. В данном случае имеется две рельсы, которые отличаются по габаритам и имеют п-образную форму, благодаря чему одна деталь может поместиться в другой.

Механизм приводится в действие путем перемещения металлических дорожек

В верхней или нижней части (между деталями) находятся небольшие шарики, а стопор представлен выступающим краем рельсы. Так на определенном участке прекращается ее движение.

Такое название системы получили благодаря тому, что одна дорожка помещается в другую и выдвигается по принципу телескопа
