Крепление ступеней к металлическому каркасу

Крепление ступеней к металлическому каркасу крепежом Фишер

Крепление ступени к профтрубе (Fisher)

Довольно новый способ крепежа, основанный на использовании полимерного крепления Фишер (Fisher), с одной стороны которого втулка большого диаметра с отверстием по центру и конусными насечками, работающими по типу елочки (забивается в отверстие легко, но сопротивляется выходу), а с другой — втулкой, раскрывающейся при вкручивании внутрь самореза.

Перед монтажём в отверстия на металлическом каркасе ставятся керны из комплекта, ступени ложатся на свои места и продавливают метки. Сверлятся ступени. Потом крепления Фишер устанавливаются в свои гнёзда, раскрепляются саморезами и на них насаживают ступень. К сожалению, личного опыта использования такого крепежа для лестниц не было, поэтому сказать как ведёт себя это крепление пока сложно, но очевидно, что демонтирование ступени в этом случае скорее всего сгладит полимерные шлицы и потребуется их замена. Кроме того, с трудом верится, что пластиковая втулка будет держаться в деревянном гнезде в течение всего срока службы лестницы. Скорее всего под воздействие вибраций и искривляющих нагрузок ступени будут расшатывать эти крепления. Возможно их можно усиливать используя клей.

На что следует обратить внимание при выборе варианта крепления ступеней?

Выбор варианта крепления должен производиться ещё на стадии разработки лестницы

При проектировании металлического каркаса определяется будет ли открыта нижняя часть лестницы, будет ли доступ снизу ступеней, будут ил краситься монтажные элементы и чем, важно ли отсутствие каких-либо элементов (головок болтов или мебельных заглушек) на поверхности ступени

При строительстве лестницы своими руками зачастую сваривается конструкция из швеллеров (косоуры) и уголка (ступени, связки). Такой вариант проще зашить снизу декоративным материалом. Уголки под ступенями засверлить сверху, а потом закрутиться снизу кровельными саморезами.

Для варианта современных лестниц на косоурах из профильной трубы, повторяющих форму лестницы, могут использоваться длинные мебельные болты М8-10, прошивающие насквозь ступень и косоур, с декоративной оцинкованной гайкой снизу. Можно заказать ступени с футорками, но должна быть 100% уверенность в размерах. Также для варианта с саморезами можно профильную трубу косоура можно сверлить сверху чуть более диаметра самореза, а снизу диаметром 12-13, куда потом установить мебельные заглушки. Саморез (с телом диаметром 5-6 мм) вкручивается снизу намагниченной отвёрткой или шуруповёртом с гибкой насадкой. Шуруповёрт, как правило, лучше протягивает саморезы.

В любом случае нужно стараться проектировать лестницу так, чтобы ступень ложилась на полку уголка, швеллера или профтрубы и притягивалась к ним креплением, а не зависала на точечных крепёжных элементах. Со временем любое крепление ослабевает, тем более в дереве и поэтому многие серьёзные компании после строительства лестницы рекомендуют через год-два делать повторную допротяжку всего конструктива.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

• Дерево – наиболее распространены перекрытия по деревянным балкам.
• Железобетонные плиты.
• Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде тетивы или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

• При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
• На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
• Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
• Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

• Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
• К торцам опоры привариваются стальные пластины или уголки.
• Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

• Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
• Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
• Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
• При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
• Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

1. На косоуре.
2. На тетиве.
3. На больцах.
4. Консольная.
5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Это интересно: Лестницы в доме на второй этаж, фото и конструктивные особенности (видео)

Модульные изделия

Монтаж разных по форме ступеней модульной лестницы на металлический каркас совмещает в себе несколько вышеописанных способов. Прежде всего, стоит обратиться к особенностям самой конструкции. Модульные лестницы основаны на последовательном соединении одинаковых элементов, это своего рода конструктор. В зависимости от выбранной схемы из одного и того же набора можно получить разные вариации лестничных конструкций:

• прямой марш;
• поворотная на 180 градусов;
• поворотная на 90 градусов;
• винтовая.

При этом используются разные типы ступеней: прямые, забежные и площадочные. Чтобы произвести их монтаж используют опорные колонны, больца и винты.

Для начала нужно установить все несущие элементы конструкции. На собранную основу крепятся металлические пластины. На них укладываются ступени и выставляются относительно центра. Далее с помощью винтов производится базовая фиксация к этим самым пластинам. Для соединения по бокам и улучшения показателей устойчивости используются больца. Опорные балки устанавливаются согласно инструкции.

Прежде чем приступать к возведению лестницы необходимо заранее продумать все доступные варианты крепления ступенек. Металлические конструкции практически не ограничивают выбор, но при этом в каждом случае есть более предпочтительные способы. От них зависит не только устойчивость элементов, но и экономия места.

Установка деревянной лестницы своими руками

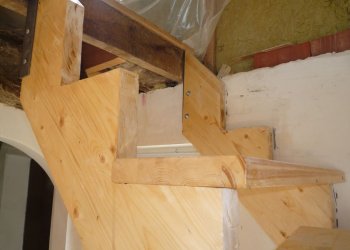

Начинается установка деревянной лестницы своими руками. Подготовленные детали следует объединить в цельную конструкцию. Сначала тыльные стороны щитов собирают между собой на перекладины и укосины, а передние стороны соединяют с первым подступенником. Затем устанавливают первую собранную ступень, совместив канавку с выпуском первого подступенника. Края подступенников крепят к выпускам стоек, а края ступени — к опорным доскам с помощью шурупов. Аналогичным образом собирают остальные ступени. После установки последней настилают пол на верхней площадке шпунтованной доской. Если лестничный марш идет параллельно стене, тыльная сторона верхней площадки обшивается доской и оборудуется дополнительной стойкой для перил. Для ступеней у стены стойки и перила делать необязательно.

Монтаж перил на фото.

В завершение к выпущенным стойкам прикручивают перила. Вначале концы стоек лестничного марша подрезают под соответствующим к маршу углом. Для этого от верхушки первой стойки к верхушке последней натягивают бечевку, намечают места среза и спиливают лишние части. Затем к стойкам прикручивают перила. В местах перехода перил из наклонной плоскости в горизонталь обеспечивают соединение внахлест. Если расстояние между стойками больше 15 см, их обязательно зашивают декоративными деталями или ложной стойкой.

На заболоченных участках все стойки верхней площадки, а также стойки лестничного марша с шагом 0,9-1,2 м обязательно привязывают к сваям. На мягких и песчаных грунтах верхняя площадка оборудуется дополнительными стойками с шагом 30-60 см. Под каждую из них, включая все стойки лестничного марша, подкладывается «башмак» с выпусками 20-40 см по обе стороны стенок крыльца. «Башмак» — это разделенные пополам обрезки бревна, длина которых на 40-80 см больше ширины лестничного марша. На глинистых и суглинистых почвах концы стоек можно выпустить и сточить под кол с шагом 0,6-1,2 м.

Во всех случаях нижние части стоек покрываются гидроизолирующими, антисептическими и противогнилостными составами, а внешние части атмосферостойкими лаками или красками.

Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей :

• Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
• Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.

Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму. Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ :

• Эксплуатационные качества металла выше, чем у древесины.
• Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
• Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
• Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
• При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

Монтаж на косоуры

Наиболее привычный тип лестничной конструкции предполагает наличие креплений ступеней к косоурам. Такой способ тем не менее имеет несколько вариаций.

Для сооружения такой лестницы используют легкие материалы, иначе конструкция получится слишком массивной и тяжелой для перекрытий.

Металлический каркас имеет вид ступенчатой конструкции. Если используют парные косоуры, можно особо не напрягаться и закрепить детали непосредственно на них. Для этого нужно просверлить отверстия и с помощью шпилек насадить на соответствующие места ступени. После этого они закручиваются гайками с обратной стороны и фиксируются на своем месте.

На металлический косоур ступени легко закрепить с помощью гаек и болтов

Если используется только один центральный косоур, монтаж лучше производить посредством закрепления ступени на дополнительной площадке. Для этого лист металла привинчивают к опоре, а лучше приваривают. Нужно лишь выставить деталь в правильное положение и привинтить с обратной стороны.

Рассмотрим ещё один способ – как крепить ступени к боковой тетиве. В таком случае деревянные детали можно наживить на подготовленные заранее шпильки, расположенные на самой тетиве. Либо же можно вырезать пазы четко по толщине ступени и зафиксировать её на клей.

Облицовка

Отделка деревом металлической лестницы предполагает довольно тщательную подготовку всех элементов и покупку качественных материалов. Осуществить подобную операцию можно самостоятельно, если есть некоторые навыки работы с такими изделиями.

Этапы

Отделать лестницу деревом возможно даже в домашних условиях.

Ниже представлен этот процесс пошагово более детально.

Подготовка

Начинается процесс с вырезания из деревянных заготовок ступеней или других отделочных элементов, при этом важно правильно измерять все габариты будущих предметов. Ступени должны полностью закрывать опору, но не сильно выступать вбок

Полученную заготовку нужно тщательно отшлифовать. Это касается тех случаев, когда все изготавливается своими руками, а не просто собирается покупная конструкция.

Крепление. Крепить деревянные элементы нужно с помощью специальных саморезов по металлу

Здесь важно ровно выставить их относительно основной поверхности. Подобную процедуру желательно осуществлять для каждого элемента, чтобы не испортить лестницу и не перекручивать доски в новое место.

Лакирование

Этот шаг является завершающим и осуществляется по окончании всех основных работ. При необходимости дерево покрывается специальными антисептиками, а лишь затем лакируется или краситься.

Технология монтажа всех элементов является практически идентичной – здесь нужно только правильно подгонять деревянные изделия к металлическому каркасу, поэтому все операции осуществляются не спеша

Нужно обратить внимание, что перед отделкой желательно установить балясины и перила – это важно, если они формируются также из древесины. Крепление их осуществляется с помощью специальных анкеров и пластин, но все-таки технология зависит от конкретных изделий

Способы

Особое внимание следует уделить способам крепления деревянных элементов к металлу. Сегодня осуществляют подобную задачу с помощью таких методов:

Сегодня осуществляют подобную задачу с помощью таких методов:

Клей. Для этих целей используют специальные растворы, которые легко склеивают эти вещества. Среди преимуществ такого способа можно выделить отсутствие внешних крепежей, которые влияют на декоративный вид отделки. Но при этом клей можно использовать только на идеально ровных поверхностях, что ограничивает его применение.

Дерево и лестницы на металлокаркасе

Применение в лестницах на металлокаркасе деревянных деталей свойственно исключительно творческим личностям с тонким вкусом. Дополнять металлические лестницы деревянными ступенями наиболее экономично. А при желании утаить каркас металла от посторонних глаз, можно прокрасить все металлические детали схожим с деревом тоном краски. В итоге получится полноценная и гармоничная деревянная лестница.

Для дизайнеров использование деревянных элементов в металлокаркасных лестницах истинное удовольствие. Ведь разгуляться, и придумать очередной шедевр есть где. К тому же добавление лишь элементов дерева позволит сэкономить, увеличить срок службы и уменьшить вес изготавливаемого предмета интерьера. Металл долговечнее деревянных конструкций, но при этом тяжелее.

Сочетание дерева и металла позволяет добиться изящества, грации.

Схема расчета винтовой лестницы.

Преимущественнее для изготовления лестниц на металлокаркасе своими руками использовать прочные и легкие металлы с повышенным уровнем коррозийностойкости. Многие решаются обшить каркас лестницы полностью деревом, а другие лишь частично (к примеру, в ступенях).

Прежде чем приступать к декорированию, следует определиться со сметой. Если сумма на подобный атрибут рассчитана немалая, то можно закупить дерево ценных пород (бук, вишня, кедр). Эти породы славятся и своей эстетикой, и износостойкостью. Если выбор пал на дуб, то благодаря этому материалу лестница будет радовать своих хозяев долгое время. При этом визуально данная порода не изменится даже при механических повреждениях.

При желании лестницу на металлокаркасе можно полностью обшить деревом. Этот способ намного затратнее, но намного экологичнее. При этот деревом обшиваются ступени, подступенники, подлестничное пространство. Чтобы максимально приблизить изготавливаемый атрибут к полноценной деревянной лестнице, необходимо также декорировать лестницу деревянным косауром и тетивой. После данных действий никто не сможет отличить данный шедевр от натуральной деревянной лестницы.
