Наружная лестница: виды, материалы

Содержание:

Подготовка материала и инструмента
Расчет каркаса
Какими бывают металлические лестницы
Особенности изготовления и монтажа металлических ступеней
Расчеты и чертежи
Основные элементы конструкции
В чем преимущества чертежей будущих конструкций
Расчет каркаса
- Подготовка
- Безопасность металла

Подготовка материала и инструмента

Для обустройства понадобятся:

профильная труба в необходимом количестве;
сварочный аппарат и электроды;
болгарка и специальные круги;
уголок металлический;
основа для ступеней (проступь), она делается из камня, дерева, пластика;
молоток;
перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Расчет каркаса

Лестница наружная на второй этаж: виды и требования к конструкции

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов. Качество проекта – это половина дела, и ему нужно уделить пристальное внимание

То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы

Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.

Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.

Подготовка

Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.

Каркас для маршевой лестницы

Опоры

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
С центральной опорой. Лучший вариант – это с использованием металлической трубы.

Опоры для разных типов лестниц

Процесс

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

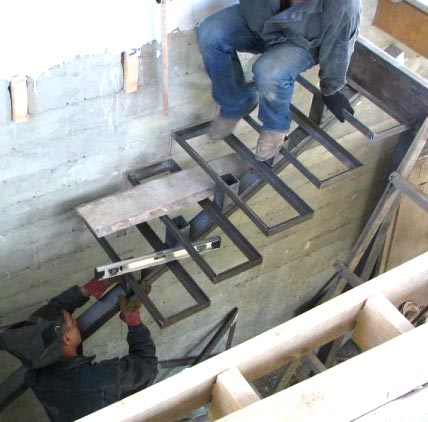

Процесс монтажа лестницы на одном косоуре

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Какими бывают металлические лестницы

Подступенок и проступь лестницы: виды, размеры, нормативы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Особенности изготовления и монтажа металлических ступеней

Лестница из профильной трубы на второй этаж

При изготовлении ступеней необходимо придерживаться определенных требований:

глубина ступеней должна соответствовать диапазону 27-30 мм. Благодаря этому обеспечивается комфорт во время передвижения;
подступенки по высоте должны быть равны 12-22 мм.

Ширина ступеней и подступенек в сумме должна давать 45, то есть, при ширине ступени в 27 см ее подступенек должен равняться 18 см (45-27=18).

При проведении монтажных работ необходимо учитывать:

общее количество шаговых пролетов необходимо рассчитать заранее, но стоит учитывать, что их количество может измениться при проведении корректировки расчетов;
стандартный лестничный шаг составляет 60-65 см;
глубину ступени и проступь, так как именно от них во многом зависит удобство эксплуатации;
высоту подступенек можно узнать при проведении расчетов для вычисления лестничного шага;
длину степеней, которая должна равняться ширине марша лестницы.

Это интересно: оптимальная высота ступеней.

Если конструкция полностью изготавливается из металла, то необходимо учитывать уровень прогиба листа. При использовании слишком мягкого материала устойчивость всей конструкции уменьшается. Кроме этого, подниматься по такой лестнице с большим грузом может быть опасно.

Расчеты и чертежи

Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:

вертикальной;
горизонтальной.

Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.

При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:

Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже.
Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см.
Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности.
Высота ступени. Она также включает в себя интервал между двумя ярусами.
Длина ступени

Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа.

Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц.

Основные элементы конструкции

При изготовлении любой железной лестницы применяются как обязательные, так и необязательные элементы. Из числа основных элементов необходимо назвать в первую очередь ступени и несущие балки (либо другие опоры). Балки бывают наклонными (тетива) или же могут опираться на пол под лестницей. Кроме этого, лестницы крепят к потолку или стене с помощью металлических болтов.

Несущим компонентом винтовой лестницы считается центральный столб, на который «нанизывают» ступени. Дабы ступени были крепкими и выдерживали капитальную нагрузку, снизу к ним крепят планки или опоры в качестве ребер жесткости. Ведь поручни, как и ограждения в целом, ставятся не всегда, но их внедрение дает возможность предотвратить падения. Эти элементы лестницы, в особенности поручень, гарантирующий твердость всего ограждения, обязаны иметь превосходный запас прочности. При этом необходимыми элементами лестничной конструкции считаются основные столбы, применяемые также для жесткости ограждения.

Основные столбы разделяются на 3 вида:

стартовые внизу лестницы;
угловые на поворотах лестницы;
финишные в верхней части лестницы.

Ради декоративного результата иногда ставят фитинги – дополнительные составляющие лестницы, декоративные поручни и завершающие его по краям. Таким образом, основными элементами лестницы являются ступени, несущие конструкции и крепежные детали.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

- - - Сделать процесс установки быстро;
    - Самостоятельные чертежи сэкономят средства;
    - Включить в процесс разработки плана будущей конструкции фантазию;
    - Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    - Ощутить себя настоящим хозяином дома;
    - Исключить банальные шаблоны из стен собственного дома;
    - Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Расчет каркаса

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов

Качество проекта – это половина дела, и ему нужно уделить пристальное внимание
