Как самостоятельно разобрать стиральную машинку

Как снять основные детали

Стоит отметить, что существует множество марок стиральных машин, самыми популярными считаются: Samsung, LG, Indesit, Bosch, Ariston (Hotpoint-Ariston), Zanussi, Kaiser, Whirlpool. Конечно, каждая из них имеет свои конструктивные особенности, но основные узлы агрегатов и их расположение не сильно различаются, поэтому и порядок разборки будет приблизительно одинаковым.

Перед вами схематичное изображение основных узлов стиральной машины

Чтобы проверить контакты и трубку прессостата или осмотреть впускной клапан, достаточно снять верхнюю панель. Другие ремонтные работы в основном также начинают со снятия этой части корпуса. Обычно болты, которыми крепится панель, расположены с задней стороны машинки, а иногда их можно найти по бокам.

Чтобы осмотреть впускной клапан, достаточно снять верхнюю панель

Заднюю панель снимают после того, как будут выкручены винты, которые ее держат. В некоторых моделях стиральных машин сзади есть крышка, которую тоже можно открыть. Но если вы планируете масштабный ремонт, лучше сразу удалить всю панель. Непосредственно за ней размещен приводной ремень, который снимают, аккуратно прокручивая колесо шкива по часовой стрелке.

Для масштабного ремонта недостаточно снять часть задней панели – лучше сразу убрать ее полностью

Приборная панель крепится несколькими винтами, расположенными в нише лотка для моющих средств, а также часто держится на защелках. Прежде чем снимать деталь, нужно отсоединить проводку и патрубки, прикрепленные к нише лотка.

После выполнения указанных работ можно приступать к ремонту или замене трубчатого электронагревателя (ТЭНа), приводного ремня или сливного насоса. Если же требуется разборка барабана стиральной машины, демонтаж нужно продолжить. В верхней части агрегата следует снять противовес (бетонный камень), патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубку и контакты.

Чтобы освободить верхнюю часть бака, нужно демонтировать противовес, патрубок, клапан забора воды и прессостат

Перед тем как демонтировать переднюю крышку, снимают дверцу люка и отсоединяют резиновую манжету. Начинать работу нужно с манжеты – аккуратно отогнуть ее и снять с панели, оставив на баке. С дверцей также не должно быть трудностей – достаточно открутить несколько болтов, которые удерживают петлю.

Перед тем как снимать переднюю крышку, нужно демонтировать резиновую манжету

Переднюю панель аккуратно демонтируют, предварительно открутив винты, которые ее крепят.

Переднюю панель снимают после того, как будут откручены фиксирующие ее винты

В нижней части агрегата нужно демонтировать электродвигатель, ТЭН, нижний противовес, сливной патрубок и амортизаторы, на которых держится бак.

ТЭН в большинстве машин расположен непосредственно под баком. Иногда доступ к нему можно получить с передней стороны агрегата, но чаще окончание детали находится сзади, узнать его не сложно по контактам и гайке, расположенной между ними. Все эти детали снимают, а сам ТЭН аккуратно расшатывают в гнезде и извлекают.

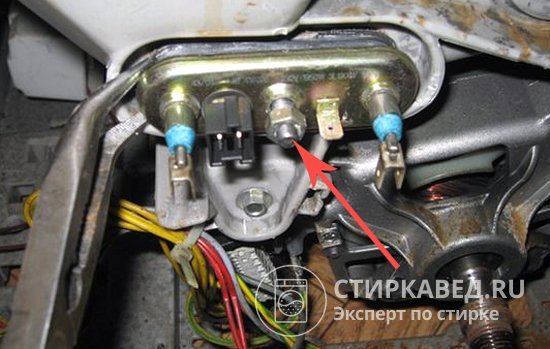

ТЭН расположен под баком, чтобы снять его, нужно отсоединить контакты и выкрутить гайку, расположенную по центру

Чтобы демонтировать двигатель, с него нужно снять фишку питания и провод заземления, а затем открутить крепящие его болты (обычно их четыре).

Амортизаторы и сливной патрубок удобно снимать, предварительно уложив стиральную машину на бок. При помощи пассатижей удаляют хомут и отсоединяют сливной патрубок от насоса. Затем откручивают крепления амортизаторов и снимают бак со специальных крюков.

Чтобы демонтировать сливной патрубок, нужно ослабить и снять хомуты, удерживающие его

После всех манипуляций бак можно вынуть из корпуса стиральной машины. Но и этого может быть недостаточно, если нужно полностью заменить деталь или проверить состояние подшипников, расположенных в барабане.

Лицевая панель и блок управления

Далее, необходимо быть аккуратным, потому что к плате подведены провода и подключены разъёмом. Идут они к блоку управления, который расположен сзади машины со спины в левом нижнем углу. Честно говоря, это совсем неудобное место, потому что если присутствует течь воды, то со шкива она разбрызгивается в разные стороны и попадает как раз на этот блок.

Чтобы вытащить блок управления, можно просунуть руку через люк в задней стенке. Двигатель откручивается при помощи накидного рожкового ключа и головки на 10. Разъём с проводами легко снимается, надавив на стопор, точно так же легко снимается и ремень со шкива, так как он не имеет ручейков.

Тут же над двигателем расположен ТЭН. Он вставлен в бак и прижат гайкой на 8, отверстие уплотняется специальной манжетой. Предварительно следует аккуратно снять фишки, подводящие питание к спирали, и провода, идущие к термодатчику.

Дополнительные устройства

Прессостат закреплён при помощи пластмассового зажима и удерживается в прорезе на боковой стенке. К нему присоединён шланг диаметром 8 мм при помощи самозажимного хомута, идущего от бака.

Чтобы вытащить заливную воронку из стиралки, необходимо первым делом отвинтить заднюю крышку, которая центрирует заливное входное отверстие для воды. Тут же подходят тонкие провода от блока управления, которые управляют клапанами подачи воды. От воронки идёт гофрированный шланг, прикреплённый к ней при помощи резиновой петли.
