Стиральная машина бьет током

Меры безопасности

Чтобы снизить вероятность поражения электрическим током, необходимо придерживаться следующих мер безопасности:

1. Прикасаться к корпусу и внутренним частям агрегата только сухими руками.
2. Закладывать бельё в машину и вынимать его после стирки, предварительно отключив технику от сети.
3. После работы оставлять дверцу машины открытой, а ещё лучше – вытирать оставшуюся влагу. Таким образом, можно предотвратить появление очагов коррозии, окисление контактов и нарушение целостности изоляции, увеличив срок службы проводки.

Предлагаем ознакомиться Что делать если стиральная машина не хочет сливать воду

Нельзя затягивать с выявлением причины неисправности. Если определить поломку долго не удаётся, необходимо обратиться к специалистам, не дожидаясь, пока техника окончательно выйдет из строя.

Не всегда хозяева аппаратов выполняют эти простые действия. Вследствие чего влага постепенно разрушает электрику машины и нарушает изоляцию проводки. Уход за бытовым устройством каждый раз после стирки позволит служить ему не только долгое время, но и предотвратит утечку тока на барабан.

Для того, чтобы максимально обезопаситься от ненужного воздействия электрического тока при эксплуатации аппарата, необходимо выполнить следующие действия с домовой электрической сетью:

1. Установить прибор, выполняющий функцию защитного отключения с номиналом тока нагрузки в пределах от 10 до 30 мА. Он будет реагировать даже на самую маленькую утечку тока, отключая электропитание на щитке.
2. Создать систему, уравновешивающую потенциалы всей бытовой техники, находящейся в квартире.
3. Проверить целостность заземления. В некоторых случаях барабан машинки бьет током и при подключенном заземлении. Проблема может заключаться в повреждении заземляющего провода. Следует найти место обрыва, сделать проверку проводника и произвести ремонт.

При желании самостоятельно устранить образовавшуюся проблему, нужно знать не только о том, как исправить поломку, но и понимать, какие методы для ее ликвидации применять не стоит.

При выявлении неисправности не стоит совершать такие действия, как:

• при отсутствии заземления вставлять в розетку вилку, переворачивая штекер или стелить резиновый коврик на пол. Этот метод не решит полностью проблему, а всего лишь предотвратит единичные удары электричества. В итоге, поражение человека током не исключается;
• отключать сетевой фильтр стиральной машины. Его предназначение – направление заряда электричества в нужное русло. Остановка работы фильтра не защищает от ударов током при касании к барабану аппарата;
• соединять заземляющий провод от стиральной машины с элементами отопительной системы. Этот метод крайне опасен и приводит к сильной травматизации при поражении током;
• выводить из электрощитка отдельный РЕ кабель. Следует помнить, что нельзя осуществлять вывод обособленной заземляющей жилы, а также пользоваться бытовой техникой, применяя розетку без заземления. В этом случае оптимальным решением проблемы будет вывод из распределительного щитка провода, состоящего из трех жил и подключение розетки, отвечающей всем нормам безопасности.

Устанавливая стиральную машину-автомат, не стоит забывать о заземлении. При его подключении, даже в случае пробоя, поражение током не произойдет. Не следует забывать также о профилактических осмотрах, при появлении подозрительных неисправностей лучше обратиться за помощью к специалисту.

Нельзя допускать, чтобы маленькие дети подходили к работающему устройству. Нужно помнить, что такой предмет бытовой техники, как стиральная машина, несет в себе определенную долю опасности.

Повреждение проводки или пробой ТЭНа

Если заземление подключено, вероятнее всего, стиралка сильно бьет током вследствие какой-либо внутренней поломки, произошедшей в системе. Очень часто накопление заряда на корпусе происходит из-за повреждения проводки внутри агрегата или выхода из строя нагревательного элемента.

Чтобы произвести диагностику внутренних деталей необходимо отсоединить заднюю стенку корпуса, предварительно выкрутив удерживающие её болты. После снятия крышки осмотрите проводку автомата на наличие дефектов, перегибов, повреждений. Если ничего подозрительного вы не обнаружите, переходите к проверке ТЭНа.

Нагреватель у разных моделей стиральных машин располагается совершенно в полярных местах. На приборах брендов Аристон, Самсунг, Индезит – сзади, в стиралках Бош, АЕГ, Сименс – спереди.

Для проверки исправности нагревателя понадобится мультиметр. Отсоедините провода от ТЭНа, установите тестер в режим определения сопротивления, селектор измерительного прибора установите на 200 Ом, приложите щупы мультиметра к контактам нагревательного элемента. В случае, если на экране тестера отобразится значение от 20 до 30 Ом, можно сделать вывод, что ТЭН рабочий. О его неисправности скажет значение 1 или 0. Единица будет сигнализировать об обрыве цепи внутри элемента, ноль – о произошедшем коротком замыкании нагревателя.

После проведения манипуляций, позволяющих проверить исправность детали, необходимо протестировать её на пробой. Ведь даже идеальное значение величины сопротивления, показанное мультиметром, не значит, что ток от ТЭНа не переходит на корпус стиралки. Между трубками и стенками нагревателя присутствует диэлектрик, который может уходить в систему.

Проверить нагревательный элемент на наличие пробоя можно также, используя тестер. Выбрав режим работы зуммера, приложите один щуп мультиметра к клемме ТЭНа, второй щуп прислоните к его корпусу. Если прибор не издает никаких звуков – нагреватель исправен, если тестер начинает пищать – имеет место пробой. Ремонт нагревательного элемента не производится, на место старого ТЭНа просто устанавливается новая, функционирующая деталь.

Почему водонагреватель бьет током

У вас в доме установлен накопительный водонагреватель. Он исправно работает, никаких посторонних шумов нет, вода нормального цвета и ничем противным не пахнет, напор горячей воды хороший. И вдруг начинается что-то непонятное. При прикосновении к корпусу водонагревателя или к воде вы ощущаете поначалу едва заметное пощипывание. Затем оно становится сильнее, и вот уже вас ощутимо бьет током от крана, душа, водопроводной трубы. Никакой чертовщины тут нет. Вы, что называется, на личном опыте выявили одну из часто встречающихся неисправностей водонагревателя – пробой напряжения на корпус. И неисправность эта отнюдь не безобидная. Чтобы понять, откуда она взялась, разберемся с принципом работы накопительного водонагревателя и некоторыми особенностями его конструкции.

Почему водонагреватель пропускает напряжение

Мощность накопительного водонагревателя небольшая, объем воды, помещенной в бак, он нагревает постепенно. Для этого служат трубчатые электронагреватели (ТЭН). Этот прибор, изобретенный и запатентованный еще в середине XIX века, снаружи выглядит как металлическая трубка. Внутри она заполнена теплопроводящим электроизолятором, точно посередине которого проходит токопроводящая нить из нихрома. Когда на нее подается напряжение, образующееся тепло передается на поверхность ТЭНа. Но работает ТЭН в условиях перепадов температур и воздействия коррозии от влажной среды. В этих условиях металлическая оболочка ТЭНа может не выдержать и повредится, а это значит, что нихромовая нить будет контактировать с водой. А как известно вода очень хороший проводник электричества.

Итак, от токопроводящей нити поврежденного ТЭНа напряжение через нагреваемую воду передается на корпус водонагревателя. Если он заземлен, напряжение уходит по нему, при этом ток утечки вызывает электро коррозию, разрушающую агрегат. Опасность возрастает, если заземление водонагревателя отсутствует, а это вполне возможно, если используется старые нормативы электропроводки без заземления. Это повышает вероятность поражения электрическим током.

Как устранить пробой напряжения на корпус

Но в описываемом случае появляется прекрасная возможность, образно говоря, одним выстрелом убить даже не двух, а трех зайцев – помимо исключения поражения током, прекратить перерасход электроэнергии и снизить коррозию водонагревателя. Необходимо включить в электрическую схему устройство защитного отключения (УЗО).

Если осуществлено нормальное заземление (ток уходит «в землю»), напряжение, переданное на корпус водонагревателя, сразу уходит по нему. В отсутствие УЗО этот процесс закончится либо разрушением корпуса, либо поломкой ТЭНа, либо срабатыванием электрического автомата по току нагрузки. Если в схеме стоит УЗО, как только появляется утечка, устройство срабатывает, отключая напряжение вместе с водонагревателем, тут уже нужно прозванивать ТЭН.

Если заземление отсутствует, утечка тока происходит только в случае касания корпуса или воды. Срабатывающий при этом УЗО ограничивает поражение человека током. Таким образом, помимо защиты от электротока, часто срабатывающий УЗО скажет, что водонагреватель неисправен, необходима его проверка по подозрению в “пробое на корпус”.

Дальнейшие действия зависят от того, чем был вызван этот пробой. Если неисправен ТЭН, то необходимо слить воду и заменить его. Если разрушена изоляция провода, от которого запитывается водонагреватель, то путем “прозвона” агрегата следует определить место контакта провода с корпусом и восстановить изоляцию. Или воспользоваться услугами профессионального мастера который отремонтирует водонагреватель качественно и недорого.

Током бьётся барабан

В некоторых случаях ток воздействует через барабан стиральной причины, а какими причинами это обусловлено, можно посмотреть в нижеследующей таблице.

Обращаем ваше внимание на то, что причиной того, что корпус и/или барабан стиралки бьёт током, может быть то, что сетевой кабель передавлен каким-либо тяжёлым предметом. В такой ситуации проблему можно решить собственными силами, не привлекая специалиста, но обязательно соблюдая правила техники безопасности

Прежде всего следует осуществить отключение провода стиральной машины LG от электросети, после чего освободите шнур и надёжно заизолируйте его повреждённый участок.

Причины возникновения неисправности

Если прикоснувшись к стиральной машинке человек ощутил лёгкий удар током, значит на корпус прибора идет утечка электричества. Можно выделить несколько основных причин, почему это может происходит:

1. Неисправна проводка. В процессе эксплуатации изоляция проводов может истончаться, трескаться и разрушаться, обнажая жилу. Если такой кабель соприкоснётся с корпусом прибора, на него будет передан разряд. Эксплуатировать технику с такой неисправностью нельзя во избежание несчастного случая.
2. Высокий уровень влажности в помещении. Вода прекрасно проводит электрический ток, и если прикоснуться к корпусу устройства мокрыми руками или задеть его, принимая ванну, можно ощутить покалывание в месте контакта. Связано это с отсутствием заземления во многих (особенно старых) домах.
3. Неисправность в двигателе или ТЭНе. При выходе их из строя может произойти пробой на корпус.

Рассмотрим подробнее причины появления каждой неисправности и методы борьбы с ними.

Чтобы убедиться в наличии повреждений, следует снять крышку с облицовкой, а затем осмотреть провода и соединения контактов. Насторожить должен оголённый кабель, касающийся корпуса машины, протёртая изоляция. Исправить неполадку можно, нанеся термоусадочную пасту на повреждённый участок или заизолировав его липкой лентой.

Чтобы уменьшить уровень влажности в помещении, нужно установить принудительную вентиляцию. Такая мера не только поможет избежать электротравмы, но и снизит вероятность коррозии конструктивных узлов и соединений стиральной машины.

Понять, что неисправен ТЭН можно далеко не сразу, поскольку бельё будет проходить все этапы стирки, но только в холодной воде. Если стиральная машина бьет током через корпус, следует проверить работоспособность нагревателя. Для этого нужно снять заднюю крышку, отсоединить провода и проверить сопротивление ТЭНа мультиметром. Если оно отсутствует – неисправный элемент требует замены.

При износе двигателя, например, истирании щёток, также возможен пробой на корпус. Замена этого элемента – процесс трудоёмкий, а в случае старой техники ещё и не всегда целесообразный. Диагностировать такую поломку может мастер из сервисной службы.

Что не следует делать:

1. Отводить провода заземления от корпуса машины к водопроводным трубам или радиатору отопления. Этот вариант может быть опасен, поскольку под напряжением окажется весь стояк.
2. Размещать прорезиненую подложку, которая будет служить диэлектриком. В этом случае при прикосновении к корпусу агрегата не будет замыкания на «землю» и через человека ток не пойдёт. Неисправность при этом никуда не исчезает и впоследствии может привести к травме или выходу техники из строя.
3. Отсоединять встроенный сетевой фильтр машины. Считается, что при пробое это устройство направляет заряд на корпус, поэтому его отключение приведёт к исчезновению тока на поверхности прибора. Метод нельзя назвать эффективным, поскольку причина неисправности при этом сохраняется. К тому же, стиральная машинка останется без встроенной защиты, которую обеспечивал сетевой фильтр.

Предлагаем ознакомиться Варианты отделки ванной комнаты: материалы, фото идеи

Также не рекомендуется тянуть провод напрямую от корпуса машины к заземлению на щитке.

Способы решения проблемы

В инструкции по эксплуатации практически любой стиральной машины от корейской LG до немецкой Bosch, указывается о необходимости протирать машинку насухо после каждой стирки и оставлять открытыми загрузочные люки для просушки внутренних элементов.

К сожалению многих хозяек хватает на такие действия лишь на непродолжительное время, пока машинка новая. В дальнейшем влага оказывает свое разрушительное действие на электрическую часть агрегата и изоляцию проводов. Обслуживание стиральной машины после каждой стирки не только продлит ей жизнь, но и в значительной степени предотвратит утечки тока на корпус.

Заземление стиральной машины

Если машинка эксплуатируется в частном доме, а заземления нет, его необходимо оборудовать. При эксплуатации стирального агрегата в квартире многоквартирного дома для предотвращения удара электротоком можно пойти двумя путями. Обычно квартиры имеют двухжильную проводку без защитного заземления. Однако заземление есть на корпусе электрощита. В этом случае из ЖЭКа или другой организации, обслуживающей дом можно пригласить специалиста, и специально для стиральной машины сделать отдельную розетку непосредственно от электрощита. При этом, необходимо использовать трехжильный кабель, с выводом заземления на щиток и установкой отдельного автомата защитного отключения.

Установка защитного отключения

Если электрощит также не имеет заземления, проблема решается установкой автоматики в виде устройства защитного отключения (УЗО). Это устройство реагирует даже на незначительные утечки электрического тока и при срабатывании размыкает электрическую цепь, отключая агрегат. Полностью обезопасить от удара электрическим током УЗО не может, однако жизнь точно спасет.

Главным параметром такого защитного устройства, является ток отсечки. Это та сила тока, при которой он выключает прибор. Для розеток в ванную комнату специалисты рекомендуют устанавливать УЗО с током отсечки 10 мА. Чем выше риск поражения электрическим током, тем ниже номинал тока отсечки. Для розеток в остальных комнатах подойдет автоматика на 30 мА. Опасным для жизни человека является сила тока более 100 мА.

Своими руками установку производить не стоит, лучше обратиться за помощью к квалифицированным электрикам. Срочный ремонт бытовой техники на дому в день обращения обеспечит компания РемонТехник. Грамотные мастера ставят УЗО после автомата защитного отключения, при этом рабочий ток выбирается больше чем у автомата. Это необходимо, чтобы при возникновении короткого замыкания в электросети, автомат срабатывал раньше, защищая УЗО от перегорания. Монтаж устройств автоматического отключения в распределительном щитке не совсем удобен. При срабатывании устройства, необходимо постоянно заглядывать в щиток, чтобы снова включать стиральный агрегат. Лучше установить розетку со встроенным УЗО.

В качестве еще одного способа, избежать поражения электрическим током, является монтаж основной и дополнительной системы уравнивания потенциалов (СУП). В качестве элементов данной системы, выступают конструкции здания, инженерные сети и система громоотвода. В помещениях с повышенной опасностью поражения током (ванные комнаты) устанавливаются дополнительные системы, состоящие из коробки уравнивания потенциалов и проводников. Качественный монтаж всех элементов лучше доверить профессионалам в этой сфере.

Чего нельзя делать?

Владельцы стиральных машин должны знать мероприятия, которые не стоит проводить, если стиральная машина пробивает током.

Если отсутствует заземление, переворачивание вилки в розетке не принесёт положительного исхода. Агрегат функционирует от сети переменного тока, поэтому изменение полярности для него не играет никакой роли.

Коврик из резины около стирального оборудования также не обезопасит от ударов током. Все дело в том, что электрический потенциал никуда не исчезнет, поэтому пользователь может получить электрический удар, коснувшись корпуса агрегата или других его частей.

Выключение фильтра сети не поможет. Эта часть стирального агрегата подает электричество на корпус техники. Однако в обычном режиме его напряжение считается безопасным и не ощущается человеком.

Заземление корпуса машинки на отопительную систему не только создаст угрозу для людей, что проживают в квартире, но и во всем доме. Заземлению должен подвергаться исключительно специальный проводник.

Опасность быть пораженным электрическим током может присутствовать при использовании любого электрического прибора, в том числе стиральной машины. Так как это опасная ситуация, то решать проблему стоит сразу же после обнаружения. Помочь в данной ситуации могут специалисты, которые без труда найдут источник проблемы и быстро его устранят. А также можно исправить ситуацию собственноручно, но только в том случае, если имеются определенные знания и опыт.

О решении проблемы ударов током стиральной машинки смотрите далее.

Необходимо внимательно осмотреть розетку и стиральную машину:

• если неисправна электропроводка или розетка, в этой ситуации следует вызвать электрика;
• если поломан сам агрегат, вызывают мастера электроприборов.

Действие электротока можно устранить самостоятельно, если есть небольшой опыт работы с электроприборами.

Необходимо сделать установку следующих систем:

1. Создать защитное заземление. В ванную комнату выводят медный провод, идущий от электрощита, подключают его к медной шине. Шина не должна бросаться в глаза, ее устанавливают в скрытом месте. Подключение корпуса бытового аппарата и других металлических конструкций делается болтовыми соединениями посредством медного кабеля.
2. Установить дополнительную СУП (систему уравнения потенциалов). В ванной комнате и других помещениях с повышенной влажностью необходимо дополнительно установить систему управления потенциалов. Особенно это касается многоквартирных жилых строений, которые имеют одну общую ДСУП с выводом РЕ-проводника. В помещении монтируют коробку с клеммной колодкой. Ее подключают в РЕ-шину расположенную на электрощите. Соединение делают медным проводом. Затем все розетки находящиеся в комнате и другие конструкции из металла подключают к клеммной коробке. Подключение также проводят медным кабелем.
3. Монтировать устройство защитного отключения. Если изоляционная система токоведущих проводов будет нарушена или испортится бытовая техника, УЗО мгновенно выключит подачу электроэнергии. При выборе устройства стоит выбирать модели с номинальным отключающим током от 10 до 30 мА. Устройство подключают клеммами, где 1 — это ввод, 2 — выход. Для нулевой жилы предназначен разъем с маркировкой » N».

Обязательно почитайте:

Стиральная машина не греет воду при стирке: причины и их устранение, почему долго нагревает

Нужно знать, чего не стоит делать с техникой бьющейся током:

1. Изменять положение вилки. Способ переворачивания вилки другой стороной не даст нужного результата.
2. В качестве заземления использовать батарею или стояк. Нельзя этого делать. Дотронувшись до стояка можно получить электрический удар. От этого могут пострадать соседи проживающие этажом ниже или выше.

1. Отсоединение ФПС. Чтобы внутренние узлы аппарата не испортились при утечке тока, их защищает сетевой фильтр. Весь ток идет на внешний корпус устройства. Есть вероятность, что при отключении ФП электрические удары исчезнут, но может сгореть управляющая плата, ремонт которой стоит дорого. Учитывая, что утечка происходит из-за плохой проводки или неисправности ТЭНа, дешевле заменить эти детали.

Предлагаем ознакомиться Печь булерьян своими руками — мастер-класс по изготовлению

Что предпринять для устранения проблемы?

Можно применить различные методы устранения проблемы со статическим электричеством. Основной из них — установка полос из графита или алюминия с прорезиненной вставкой. Один край такой ленты будет соприкасаться с кузовом, а второй — с землей. Эти полосы функционируют по принципу громоотвода. Тогда электричество, накопленное в металлическом кузове машины, будет «сливаться» в землю.

Если избавляться от любимых чехлов вы не хотите, попробуйте воспользоваться специальными спреями-антистатиками. Обработайте с их помощью поверхность чехлов, и тогда возможность возникновения электрического разряда будет сведена к минимуму.

Способы защиты

В реальности сложно исключить все причины, способствующие протечке электрического потенциала на корпус стиральной машины. Намного проще, быстрее и надежнее будет обезопасить себя и близких при помощи установки специальных средств защиты.

Заземление

В соответствии с ПУЭ все электроприборы должны быть оснащены заземлением. Этот элемент защиты имеет специальный отвод – как на вилке используемого устройства, так и на розетке. В комплектацию ныне выпускаемых машин входит заземление.

Воссоздать систему уравнивания потенциалов в жилом помещении можно при помощи подсоединения к проводу заземления не только стиральной машины, но и всех металлических элементов (радиаторы и трубы отопления, трубы сливная, газовая, горячей и холодной воды, электрическая розетка). Для квартир спроектировать подобную защиту весьма проблематично ввиду отсутствия в типовых многоквартирных домах защитного провода. Однако для частных домовладений эта задача выполнима.

Каждый хозяин дома может собственноручно сделать контур заземления, а после подвести его к распределительному щитку. Контур представляет собой группу металлических или арматурных труб, стальных уголков длиной до трех метров, которые забиваются в землю и основательно заливаются фундаментом. Подобная конструкция способна потреблять нагрузку от 380 Вт.

Немаловажно при вводе заземления в эксплуатацию предусмотреть доппровод от щитка до всех имеющихся в доме розеток. Накапливаемый потенциал на корпусе стиральной машины и на других металлических предметах будет отводиться в землю посредством электрической цепи, воссозданной заземлением

Если появление тока вызвано проблемами с изоляцией, и его мощность мала, то особой опасности здоровью и жизни человека не будет. Однако в ситуациях, когда утечки превышают 10 мА, необходимо в цепь заземления установить УЗО.

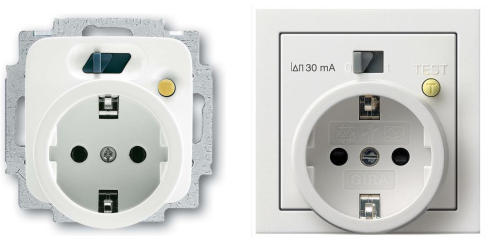

Установка УЗО

Ввиду того что стиральная машина обычно устанавливается в сырых помещениях, использовать автоматы защитного устройства нецелесообразно – последние реагируют на существенные перепады тока (например, при замыкании). Если оборудование бьет током, величина для отключения автомата является недостаточной.

Справиться с этой проблемой можно только вмонтировав УЗО в цепь питания, которая будет реагировать на ток в проводнике заземления. Этот аппарат более чувствителен; он отключит работающее оборудование при наименьших величинах протечки электрического заряда.
