Как вытащить ящик с направляющими полозьями и доводчиком из шкафа (стола)?

Как установить направляющие для выдвижных ящиков?

Практически все системы закрепляются одинаково. Отступают от переднего края 2 мм и проводят крепление по отверстиям. Установка направляющих для выдвижных ящиков отличается только местом размещения. Возможно следующее положение:

• по низу;
• по центру;
• с верхним креплением.

Сначала удаляется внутренняя часть конструкции и проводится монтаж. Она размещается на боковую сторону ящика, а вторая часть на бок шкафа. Шариковые направляющие для выдвижных ящиков устанавливаются по такому алгоритму:

1. Определяют место закрепления, делая разметку. Она может находиться по центру и снизу.
2. Внутри шкафа проводят аналогичные действия.
3. Закрепляют направляющие, фиксируя их саморезами или другим способом.
4. Вставляют части одна в одну и проверяют ход механизма.

https://youtube.com/watch?v=LGNqwRtB97o%250D

Регулировка направляющих выдвижных ящиков

Все подобные изделия оснащены отверстиями для фиксации с помощью саморезов. Мебельные направляющие регулируются таким образом:

1. Вынимают ящики.
2. Поочередно размещают уровень на всех направляющих.
3. В случае обнаружения неточности откручивают винтики, на которых они держатся. Оставляют только задний шуруп.
4. Придерживая направляющую для выдвижного ящика, устанавливают на него уровень снова. Двигают «салазку» до того момента, пока она не станет перпендикулярной полу.
5. Размечают места крепления.
6. Закручивают шурупы на новое место, сначала крайний, а потом все остальные.
7. Устанавливают ящик и проверяют результат.
8. В случае надобности все повторяют.

https://youtube.com/watch?v=ncQAd1bsyOA%250D

Как снять выдвижной ящик с направляющих?

Есть простая инструкция, как снять ящик с телескопических направляющих:

1. Сначала его выдвигают до упора, пока в специальных разъемах не станет видно пластмассовых полосок, которые напоминают стрелку часов.
2. Если система зеркальная, то стрелку справа опускают вниз, а слева – вверх. В случае симметричного вида все движут вниз.
3. Плавно выдвигают ящик до конца.

Правила, как снять ящик с доводчиком:

1. Вытаскивают ящик полностью.
2. На месте соединения двух планок расположен пластиковый фиксатор. Для последующего движения на них нужно надавить или повернуть все зависит от конструкции.
3. Когда подобные действия проделаны с двух сторон, начинают двигать изделие до конца.

Роликовые или шариковые направляющие?

В современной мебели не обойтись без выдвижных сетчатых корзин и ящиков. Шкаф купе, кухонный гарнитур или гардеробная комната, неоспоримые преимущества использования выдвижных корзин и ящиков перед обычными полками привели к тому, что в настоящее время сложно представить себе место в доме где бы они не использовались.

Удобство доступа —  выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая  и шариковая направляющая.

Роликовые направляющие. Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

Шариковые направляющие. Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы.

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

• разновидности устройства;
• технические характеристики направляющих;
• фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

• ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
• способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

• количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
• наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open – открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

• уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
• ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

  Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие.  При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

Основные размеры направляющих шарикового типа

Популярные производители и их особенности

Наиболее популярной компанией, занимающейся изготовлением различных видов выдвижных систем, в том числе и шариковых направляющих, является австрийская фирма Blum. Основными преимуществами производителя являются:

• использование высококачественных материалов;
• контроль изготовления на всех стадиях;
• проверка фурнитуры перед продажей;
• приложение схем для самостоятельной установки;
• длительный срок службы (гарантия производителя – 15 лет).

Среди недостатков можно отметить высокую стоимость направляющих и иных видов выдвижных систем.

Мебельная фурнитура австрийской компании Блюм

Чтобы сократить расходы на приобретение фурнитуры, можно обратить внимание на следующие компании:

• немецкую фирму Hettich. Качество выпускаемой фурнитуры не уступает общепризнанному лидеру, но стоимость значительно ниже;
• польскую компанию GTV, занимающейся изготовлением фурнитуры больших размеров;
• польскую фирму Fgv, основной специализацией которой является изготовлением различных видов направляющих и мебельных петель;
• российские компании Boyard и Firmax. Цена на фурнитуры отечественных производителей самая низкая, а качество – на высоком уровне.

Установка петель на фасады кухни: на толстые, тонкие, радиусные

Выбирая кухонный гарнитур нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель

Не бывает мебельных фасадов без петель. даже если их не видно

В первую очередь петли для дверок кухонной мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов, степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Конструкция петли делает дверцу более функциональной

Устройство

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок.Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Качественная фурнитура делает кухню более удобной

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компании AQUATON

Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компании AQUATON.

При проектировании мебели, конструкторы компании используют различные типы направляющих от разных производителей. Какой вид направляющих использовать для ящика в том или ином изделии зависит от множества факторов, главные из которых – внешний вид ящика, его функциональность и вес, который он должен выдерживать. Также необходимо учитывать, что в изделиях с несколькими ящиками, могут использоваться направляющие разного типа и производителя. В данной инструкции будут рассмотрены двустенные ящики от компании FGV, двустенные ящики от компании GRASS, ящики с направляющими скрытого крепления GRASS и HAFELE, а также ящики на шариковых направляющих от компании FGV.

Для того чтобы узнать, как демонтировать ящик в Вашем изделии, в первую очередь необходимо определить, на направляющих какого типа и какого производителя он установлен. Для этого Вам понадобиться выдвинуть ящик и внимательно осмотреть его.

1. Двустенные ящики от компаний FGV и GRASS.

Если стенка выполнена из металла серого цвета с большой пластиковой заглушкой в передней части (ближе к фасаду), значит в Вашем изделии установлен двустенный ящик от компании FGV (фото 1). Если же Вы не обнаружили на боковой стенке никаких заглушек, значит в Вашем изделии установлен двустенный ящик от компании GRASS (фото 2).

(фото 3)

Для того чтобы демонтировать двустенный ящик GRASS, необходимо полностью открыть его. Затем, взявшись за нижнюю кромку фасада, не сильным, но резким движением поднять ящик вверх. Устанавливается двустенный ящик GRASS на место таким же образом, как и двустенный ящик от компании FGV (информацию об установке данного ящика смотрите выше).

Внимание! При монтаже и демонтаже двустенного ящика будьте осторожны, так как его металлические части могут повредить корпус и внутренние детали изделия. 2

Ящики с направляющими скрытого крепления

2. Ящики с направляющими скрытого крепления.

На выдвижные системы скрытого крепления, как правило, устанавливаются ящики, выполненные из окрашенной фанеры (фото 4) или влагостойкого ЛДСП с различной структурой ламината (фото 5).

Данный вид направляющих можно разделить на два подвида. Первый – крепление ящика к подвижной части направляющих осуществляется при помощи крепёжных элементов, которые закреплены на дне самого ящика (фото 6,7).

Второй – ящик не имеет механического крепления и держится на подвижных частях направляющих за счёт фиксирующих штырьков (фото 8).

крепёжные элементы подвижной части направ —

ляющих, значит эти направляющие относятся к

первому подвиду. Если Вы не увидели крепёжных элементов, значит они относятся ко второму подвиду. Для демонтажа ящика, установленного на направляющие, относящиеся к первому подвиду, необходимо одновременно нажать на фиксирующие флажки крепёжных элементов и выдвинуть ящик на себя. Установка ящика на место происходит точно так же, как установка двустенных ящиков (информацию об установке ящиков данного вида смотрите в разделе Двустенные ящики от компаний FGV и GRASS).

Для демонтажа ящика, установленного на направляющие, относящиеся ко второму подвиду, необходимо открыть ящик, приподнять его, взявшись за нижнюю кромку фасада и аккуратно изъять из изделия. Для установки ящика необходимо действовать в обратной последовательности.

3. Ящики на шариковых направляющих.

На шариковые направляющие, как и на направляющие скрытого крепления, устанавливаются ящики, выполненные из окрашенной фанеры или влагостойкого ЛДСП с различной структурой ламината. Узнать данный вид направляющих достаточно легко. Одна их часть крепится в пазах боковых стенок ящика, другая на боковых стенках самого изделия (фото 9) .

Для демонтажа ящика с направляющих необходимо отвернуть крепёжные винты, которые находятся на боковых стенках ящика с внутренней стороны ближе к фасаду (фото 10). После этого, потянув ящик на себя, снимите его с направляющих. Установка ящика происходит в обратной последователь-ности.

Необходимые инструменты и материалы для выдвижных ящиков

Выдвижные ящики очень удобны в использовании, они практичнее полок, и складывать вещи в них проще. Чтобы самостоятельно изготовить такие полки, вам понадобятся следующие инструменты:

• шуруповёрт большой мощности;
• электролобзик для распиливания материалов;
• рулетка;
• хорошо отточенный карандаш;
• угол строительный;
• свёрла размеров 5 и 8 мм;
• тряпка;
• нож.

В качестве материалов можно использовать ДСП, но лучше купить мебельные деревянные щиты, от них будет меньше отходов. Можно сделать изделие из тополя, а дно их берёзовой фанеры, её толщина равномерная, этот материал довольно прочный.

Как правильно расположить ящики в кухонном гарнитуре

Такой вопрос становится основным, если вы приобретаете кухонный гарнитур по индивидуальному заказу. Рекомендуют самостоятельно выполнить эскизы будущего изделия еще на стадии планирования. Здесь буквально каждый становится и конструктором и дизайнером одновременно.

Важно учитывать, что в рабочей зоне, где будет происходить чистка и разделка продуктов, обычно размещают большое количество выдвижных ящиков. Это делается для того, чтобы без лишних движений извлечь разделочную доску, нож любого типа, бумажное полотенце, предметы посуды, используемые в процессе приготовления

Современные системы хранения имеют различные модификации, обладающие рядом характерных признаков. Один из них — дополняющие кухонный гарнитур ящики. Анализ объективных условий и собственных предпочтений позволяет сделать правильный выбор.

Например, выдвижные ящики карго — солидное достижение в мебельной индустрии. Они оснащены хромированными многоярусными полочками, что позволяет расположить огромное количество предметов посуды и продуктов.

Откидной фасад с выкатной системой «карусель» пользуется повышенным спросом для организации пространства угловых шкафов. Такую систему легко на время разместить над мойкой. В этом случае «карусель» используют в качестве сушки для посуды. По окончании процесса все возвращается в шкаф с откидным фасадом.

Какие шкафы и ящики должны быть в кухонном гарнитуре — каждый решает по своему усмотрению. Однако есть общепринятые стандарты и рекомендации на их основе:

1. В шкафах верхнего яруса удобнее хранить кухонный инвентарь и предметы первой необходимости.
2. В нижних тумбах гарнитура размещают посуду большого объема — кастрюли, сковородки.
3. Редко используемую утварь, которую приходится доставать лишь для большого застолья, прячут вглубь.

Иногда при сборке шкафов гарнитура возникает проблема идентификации одинаковых, на первый взгляд, выдвижных ящиков, которые упакованы отдельно. Ящики нередко различаются размерами и расположением лицевой (фасадной) панели.

Потребуется визуально определить наличие молдинга. Направленный вниз будет означать, что ящик крайний снизу, верхний — наоборот, средний (или несколько) не имеет выступов.

Я вам покажу, как все это можно сделать максимально точно и довольно быстро

Но прежде, должны быть выполнены следующие условия:

1. Короб должен быть выставлен по диагоналям (должен быть геометрически правильным).
2. Выдвижной ящик, находящийся в нем, тоже должен иметь правильную геометрию.

По переднему краю, в нем сверлятся отверстия.

Их количество зависит от величины и массы устанавливаемых фасадов.

Если они небольшие, то отверстий может быть три, а если большие – то четыре (не забывайте, что если на фасаде планируется ручка – то она тоже будет служить в качестве крепежа).

Замеряем положение одного из сделанных отверстий на ящике относительно всего модуля (с необходимыми отступами), и переносим эти координаты на стыковочную сторону фасада, накернив их шилом.

Смысл заключается в том, что нам нужно все выставить относительно одного самореза, а после, закрутить и все остальные.

Будет полезно: Как помыть горизонтальные металлические жалюзи

Координаты отверстия под второй фасад замеряются относительно первого, и так далее.

При установке, главное – выдержать вертикали по их боковым граням (иногда это делается даже за счет того, что дается небольшой перекос по горизонталям, так как идеального ничего не бывает, и короба, как их не собирай и не выставляй, иногда, все равно получаются немного перекошенными (иногда этому даже способствует кривизна самой плиты, из которой они сделаны).

И в заключение, устанавливаем ручки:

Вот такая, не сложная схема, так что пользуйтесь.

Стоит так же добавить, что рассматриваемый способ хорош в том случае, когда нет возможности доступа внутрь выдвижного ящика снаружи, или, когда короб с имеет верхний горизонт.

В случае же, когда сверху короба находятся корпусные планки, все это можно делать еще проще.

Он ложится на заднюю стенку, на него выкладываются и выставляются фронты, и просто закрепляются изнутри по очереди.

О нюансах при установке рамочного МДФ можно прочесть здесь, а если вас еще интересуют интересные варианты, посмотрите здесь.

Как перевезти шкаф-купе

Надо учитывать, что перевозить лучше корпусную мебель, у которой есть свои пол, стенки, потолок. Перемещать шкафы-купе нежелательно. Предполагается, что встроенная мебель устанавливается только один раз и на определенное место. Перевозить ее не рекомендуется. Это надо учесть, принимая решение о том, как перевезти шкаф.

Если вы все-таки решили перевезти шкаф-купе, то нужно обязательно промаркировать все элементы, иначе будут трудности при последующей сборке, особенно если этим будут заниматься не специалисты. Необходимые инструменты для сборки упаковать и положить внутрь тумбочки или зафиксировать малярным скотчем в глубине стеллажа. Тогда вам не придется их искать, когда будете собирать мебель.

Последовательность действий:

1. Если купе прикреплено к стене, сначала нужно отвинтить крепежи. При встроенной подсветке отсоединить ее от электросети.
2. Затем вытащить полки, промаркировать их и упаковать. В том случае, когда установлены ящики на роликовых направляющих, выдвинуть ящики до упора, слегка поднять и вытащить. Если шариковые направляющие, то извлечь винты, которые находятся в ящиках на панелях (сбоку).
3. Далее снять дверцы, не забывая при этом, что во избежание перекосов они снимаются сначала с нижних петель, а потом с верхних. Но чаще всего двери у шкафов-купе раздвижные либо навесные.

Как перевезти шкаф-купе с раздвижной дверцей? Для этого ее надо чуть приподнять и отверткой слегка нажать на нижние ролики. После этого аккуратно потянуть дверку на себя – створка выскользнет из нижнего рельса

Потом осторожно, под небольшим углом, потянуть дверь вниз – она выйдет из верхнего рельса

Снимать навесную дверцу очень просто – нужно только рожковым ключом слегка развинтить прижимные болты и потянуть дверь на себя. Иногда приходится еще снимать доводчики. В некоторых образцах раздвижных дверок предусмотрены фиксаторы – перед разборкой их нужно покрутить вверх на 90°. У шкафов-купе двери тяжелые, поэтому вам понадобится помощь другого человека, чтобы он придерживал их во время демонтажа.
Снять и упаковать антресоли (если есть). Последними снимаются верхняя крышка, боковые, задние панели.
Мелкие детали (винтики, шурупы, гвоздики) удобно собирать в баночку. Затем ее содержимое лучше высыпать в пакет и подписать.
Встречаются модели шкафов-купе без боковых стенок, встроенные в нишу. Тогда нужно всего лишь снять полочки, затем отвинтить от пола и потолка направляющие.
Хорошо, если у вас на руках инструкция по сборке, но не беда, если ее нет. В таком случае рекомендуется при разборке поэтапно фотографировать шкаф на мобильный телефон, чтобы потом его легче было собирать обратно.

После демонтажа все детали крепежей надо собрать вместе. Все части шкафа упаковать, используя гофрокартон, воздушно-пузырчатую пленку или вспененный полиэтилен. Потом все поместить в автофургон и надежно зафиксировать.

Как перевезти шкаф, не снимая дверей? Иногда дверцы лучше не снимать (даже стеклянные и зеркальные), поскольку в частично разобранном виде шкаф может не сохранить устойчивость. Тогда двери надо оставить, а ручки открутить, развернуть внутрь, снова крепко завинтить. Закрепить двери скотчем.

Чаще всего шкафы-купе монтируются из множества элементов различных размеров. Обычно эти гардеробы высокие со стеклянными или зеркальными вставками, что усложняет их «сборку-разборку». Такая работа требует определенных умений. К тому же, нужны помощники. Не рекомендуется собирать и разбирать мебель, не имея навыков в подобном деле.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

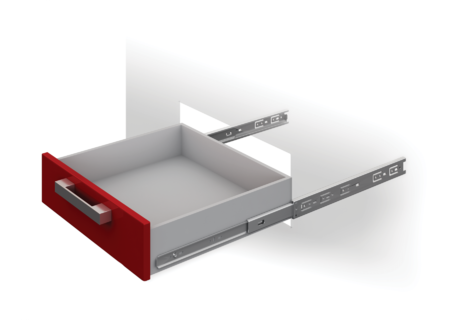

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Тандемы Blum. Расчет и установка. TANDEM BLUMOTION.

В этой статье описывается принцип расчета и установки выдвижных ящиков на системе TANDEM BLUMOTION частичного выдвижения фирмы Blum. Т.е. направляющих тандемов со встроенными доводчиками закрывания. Артикул в каталоге Blum: 550Н5000В.

Размеры крепления направляющих на боковине тумбы будут даны с учетом возможной взаимозаменяемости ящиков. Расчет и пример дан на основе трех ящичной кухонной тумбы-секции (рис 2.). В конце будет дана полностью параметрическая модель такой тумбы со всей фурнитурой, для более детального ознакомления. Модель PRO100 в формате «*.sto».

! Все расчеты производятся на ДСП толщиной 16 мм.

Рис.2

Параметры тумбы: Ширина 400 мм.Высота 720 мм. (без ножек),Фасадов — 3 шт.Направляющие — 500 мм. Размеры фасадов: 140х396 мм. — верхний.284х396 мм. — нижние. Сам принцип сборки этой тумбы. Для начала, теория и схемы из официального каталога Blum.

Длина ящика.

Рис.3

где, NL — номинальная длина направляющей. SKL — длина ящика. SKL = NL — 10 мм.

Ширина ящика.

Рис.4

где, LW — внутренний размер тумбы (между боковинами). SKW — длина передней или задней детали ящика (при условии, что эта деталь размещается между его боковин).

Высота ящика.

Рис.5

Схема для расчета высоты ящика.

Практическая часть. Расчет и установка.

В практическом применении отойдем немного от каталожных схем, а сделаем схему под себя. См. рис.6. Черные цифры — размеры корпуса, боковин ящиков, фасадов и зазоров. Красным — размеры для крепления направляющих. Синим — размер передних и задних панелей ящиков. Зелёным — зазоры корпуса ящика между другими деталями.

Рис.6

При этой схеме, нижние и средние ящики получились взаимозаменяемые.

Схема ящика для тандемов.

Рис.7

Каталог Блюм, предлагает делать ящики с пазом под ДВП во всех четырех деталях, а потом делать вырезы в передних и задних деталях под фиксаторы. Зачем? Вполне достаточно сделать только пазы в боковинах ящика, а передние и задние стенки соответственно уменьшить по высоте.

Рис.8

Длину боковины ящика берем, как по каталогу. Т.е. 500 мм — 10 мм = 490 мм.

Тогда, размеры деталей ящиков:

1. Боковины больших ящиков — 490 х 210 мм.
2. Передние и задние детали больших ящиков — 326 х 194 мм.
3. Боковины верхнего ящика — 490 х 100 мм.
4. Передние и задние детали верхнего ящика — 326 х 84 мм.

Глубина тумбы.

При монтаже к боковине тумбы, направляющие крепятся на 4 мм. от лицевого края боковины. Отсюда, минимальный размер глубины (ширина детали бока тумбы) должен быть = Длина направляющей + 4 мм. Для удобства глубину тумбы стоит считать так: Длина направляющей + 10 мм. В нашем варианте, при длине направляющих 500 мм. глубина тумбы составит = 510 мм.

Сборка.

1. Крепление направляющих.

Направляющие TANDEM BLUMOTION частичного выдвижения от Blum	Разметка.

Направляющие крепятся с отступом 4 мм. от лицевого торца боковины тумбы.
	Каркас тумбы с направляющими.

2. Сборка ящиков.

Паз под ДВП в боковинах ящиков. Такой паз вполне можно сделать и с помощью ручной погружной пилы. Глубина пропила 9 мм.

Детали ящика.	Каркая ящика.

Установка донышка ящика из ДВП.

Передние фиксаторы Тандемов.	Фиксаторы крепятся к передней панели ящика.

Крепление фиксатора.	Фиксатор в работе.

В задней панели ящика, слева и справа, высверливаются несквозные отверстия диаметром 8 мм. на глубину 12-13 мм. Отверстие высверливается на расстоянии 8 мм. снизу и сбоку от угла детали.

Ящик устанавливается на направляющие и задвигается до щелчка фиксатора. Для того, чтобы снять ящик с направляющей, достаточно легко надавить на оранжевый флажок фиксатора.

Тумба с ящиками на Тандемах в сборе.

Итог. Общие формулы.

Для того, чтобы рассчитать деталировку изделия для использования направляющих Тандем приведем общий порядок универсальных расчетов.

1. Боковина тумбы = Длина направляющей Тандем +10 мм.
2. Боковина ящика = Длина направляющей Тандем — 10 мм.
3. Длина передних и задних панелей ящика = ширина тумбы — 32 мм. (толщина боковин тумбы) — 42 мм. (каталожный размер).
4. Высота боковины ящика (для фасадов высотой от 200 мм.) = Высота фасада — 40-41 мм. (зазор сверху) — 17 мм. (зазор от нижнего края фасада или от дна, связи).
5. Высота передних и задних панелей ящика = высота боковины ящика — 16 мм.
6. Высота боковины ящика (для фасадов высотой менее 200 мм.) = Высота фасада — 23 мм.(зазор от верха фасада) — 17 мм. (зазор от низа фасада).
7. Дно ящика из ДВП. Ширина = Длина передних и задних панелей ящика + 14 — 16 мм. (для размещения в пазах боковин ящика). Длина = боковине ящика.
8. Размер для разметки крепления направляющих к боковине тумбы. 40 мм. от нижнего края фасада или от связи, дна.
