Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Преимущества свайно-винтового фундамента

Винтовые сваи позволяют возвести фундамент всего за несколько дней, притом он сразу может воспринять нагрузку от здания и не боится сил морозного пучения.

В отличие от мелкозаглублённой ленты и столбов, свайно-винтовой фундамент на пучинистых грунтах не совершает сезонных «прыжков» вверхвниз.

Несущая способность винтовых свай не ниже (обычно даже выше), чем забивных и буровых, а выигрыш во времени составляет не менее месяца. При этом винтовые сваи обходятся на 50-70 % дешевле забивных и на 20-30 % — буровых, а если сравнивать с плитным фундаментом, то экономия составляет не менее 80 %.

Однако наряду со сторонниками у винтовых свай есть и противники, которые считают конструкцию недостаточно долговечной и приводят примеры (которых, к сожалению, довольно много) неграмотного изготовления и монтажа свай. Эти примеры мы также рассмотрим в статье.

Виды опор

Рассмотрим, какие виды винтовых опор используются в современном строительстве:

По области применения

Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.

Винтовые сваи успешно применяются в следующих областях:

• Капитальное строительство.
• Индивидуальное жилое строительство.
• Мосты, причалы, прочие гидротехнические сооружения.
• Несущие опоры ЛЭП, мачты и т.п.
• Ангары.
• Теплицы.
• Заборы или ограждения и т.д.

Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.

Размеры

Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.

Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.

В частном домостроении трубы более 159 мм не используются из-за сложности погружения.

Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.

Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.

Количество лопастей

Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.

Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.

Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.

Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.

При этом, толщина стенок должна обеспечивать необходимую жесткость.

Наконечники

Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.

Существуют:

• Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
• Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.

Материал изготовления

Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.

Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.

Тип защитного покрытия

Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.

Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.

Они необходимы только для защиты наружной части опор и требуют периодического обновления.

Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.

Сколько стоит такое основание

Рассмотрим стоимость винтового фундамента для небольшого дома 6 : 6 м. Оптимальная схема свайного поля состоит из 9 свай.

Тогда от владельца участка потребуется оплатить монтаж 9 штук (стоимость от 650 до 1100 руб/шт) и цену самих свай.

Она зависит от длины и диаметра — например, ВС-57 (диаметром 57 мм) длиной 3 метра стоит 1100 рублей с монтажом или 1200 без монтажа.

Если решено использовать ВС-108, то цена без монтажа (для 3-метрового ствола) составит 1150 руб с монтажом и 1350 без монтажа. Разница в стоимости покупки с монтажом и без призвана стимулировать заказ установки в данной фирме.

В результате, стоимость фундамента составит около 20000 рублей. Но в эту сумму не входит доставка и прочие накладные расходы, поэтому необходимо иметь некоторый резерв.

В других фирмах цены могут отличаться, это надо уточнять непосредственно на месте.

Преимущества и недостатки свай из дерева

Как и у любого фундамента, у столбчатого основания из свай есть свои плюсы и минусы. Основные преимущества сваи деревянной перед стальными изделиями и образцами из бетона:

1. Высокие показатели несущих характеристик благодаря низкому весу стоек;

2. Легкость в монтаже и доступность материала (стойки из дерева можно сделать своими руками, имея в округе хороший дубовый или сосновый лес и оборудование для распила);
3. Низкая цена, как на материал, так и на само устройство столбчатого основания.

Если соблюдать все правила технологии создания фундамента из дерева, то он сможет прослужить вам 15-20 лет. Однако главной проблемой дерева является процесс гниения при впитывании влаги. Так как свая все равно уходит в почву и касается грунтовых вод, необходимо тщательно своими руками или с помощью инструмента обработать бревна креозотом или пропитать их соединением меди. Это, в свою очередь значительно увеличивает конечную стоимость работ.

Также нельзя допускать постоянного перехода волокон древесины из влажного состояния в сухое. При этом внутри дерева образуются древоточцы, которые съедают материал изнутри.

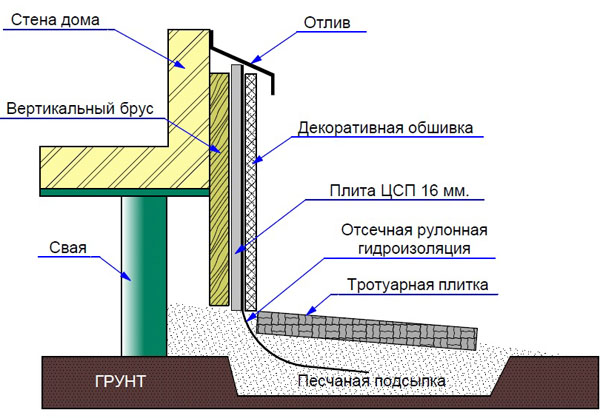

Облицовка фундамента на винтовых сваях

Когда фундамент готов, нужно выполнить его облицовку, ведь в своем первозданном виде винтовой фундамент имеет не эстетичный вид. Выбирая вид облицовки, можно не просто улучшить внешний вид фундамента, но и придать ему дополнительную прочность. Это уже тот этап работ, который можно сделать самостоятельно, без помощи специалистов.

Но обратимся к опыту строителей. Несмотря на то, что готовый фундамент уже обладает прекрасными опорными и защитными качествами, не помешает усилить их. Тем более, погодные аномалии, а также волнения почвы сверх рассчитанных, никто не отменял. Винтовые сваи предназначены для деревянного дома, поэтому фундамент должен выглядеть гармонично и дополнительно усиливать фундамент. Для этой роли прекрасно подойдут искусственный или натуральный камень, который мы и используем для отделки.

Отделка из данных материалов призвана не только создать эстетику в общем ансамбле, но и придать строению дополнительную прочность. Отдельно заметим, что каменный фундамент также защитит дерево от снега и воды

Если в вашем регионе присутствуют обильные осадки, уделите внимание такому свойству отделочного материала, как гидропонность

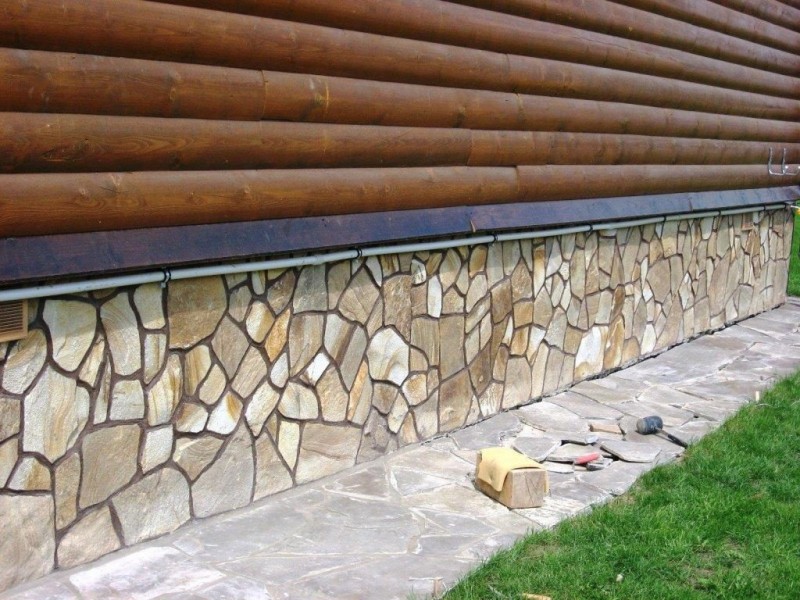

Облицовка выполняет не только роль декора. Как отмечают специалисты, камень выполняет и дополнительные армирующие функции. Если при облицовке будет использован камень, дополнительного усиления винтового фундамента выполнять не надо, облицовка способна выполнить данную функцию.

Уделите внимание раствору. Он является частью укрепительного сооружения

Хорошо будет добавить в него пластификаторы, чтобы раствор приобрел пластичные свойства

Это важно, ведь фундамент на сваях, ввиду своей конструкции, динамичен и может смещаться при сезонных возмущениях почвы. Чтобы облицовка укрепляла конструкцию, а не оказывала лишнее сопротивление, придайте и ей пластичность с помощью раствора с пластификаторами

После выбора материала облицовки возникает вопрос о высоте отделки. Тут мнения специалистов расходятся. Одни рекомендуют выкладывать только фундамент, иные – выполнять отделку вплоть до оконных проемов. Истина находится, как всегда, посередине. Высота отделки зависит от специфики погодных условий региона – чем больше перепад температур, осадки, колебания почвы, тем выше должна заканчиваться отделка (усиление).

Скрепляется камень при помощи специального раствора на основе бетона и пластификаторов. Смесь готовится непосредственно перед началом работ. Каждый элемент тщательно смазывается раствором и выкладывается на поверхности. После завершения работ по отделке следует тщательно промазать все швы фиксирующим раствором. После высыхания их можно покрасить обычной краской.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

В чем преимущества

Ленточный фундамент со сваями имеет ряд преимуществ:

• возможность устанавливать на любом составе почвы и площадках со сложным рельефом;
• опоры забиваются в плотные слои земли, а верхняя конструкция располагается на рыхлом грунте;
• минимальное использование строительной техники и сырья (требуется устройство для ввинчивания опор и бетономешалка);
• конструкция выдерживает небольшие толчки и движения почвы;
• набивные сваи можно делать самостоятельно из подручного материала;
• для буронабивных опор рекомендуется делать опалубку квадратной или круглой формы;
• технология рассчитана на повышенное расположение грунтовых вод;
• основание возводится за несколько дней, после застывания бетона можно приступать к установке стен.
